User Manual v1.1 Source Pages¶
For IMU600-V2 / firmware 0.11.2 / GUI v1.6.1.
Every source page is preserved, including cover, contents, revision history where present, body, figures and tables. Source language: Traditional Chinese. Click a page to enlarge, or expand text to copy it. Use page images for table alignment.
Chapter crosswalk and document differences
These pages reproduce the original text and images. Use the linked comparison page and the relevant setup guide to check differences between documents and additional operating notes.
1 · 2 · 3 · 4 · 5 · 6 · 7 · 8 · 9 · 10 · 11 · 12 · 13 · 14 · 15 · 16 · 17 · 18 · 19 · 20 · 21 · 22 · 23 · 24 · 25 · 26 · 27 · 28 · 29 · 30 · 31 · 32 · 33 · 34 · 35 · 36 · 37 · 38 · 39 · 40
Page 1¶
Expand page text (copyable)
SparkNavi 向成電子有限公司 XIANG CHENG Electronic Co., Ltd. InertiaX core IMU600-V2 使用手冊 User Manual 三顆工業級 6 軸 IMU 加氣壓計的慣性量測模組 Triple-IMU Inertial Measurement Module with Barometer 對應韌體 Firmware: 0.11.2 設定工具 SparkNavi IMU600 GUI v1.6.1 發行日期 2026 年 10 月 版 號 1.1 XIANG CHENG Electronic Co., Ltd. (向成電子有限公司) No. 41, Wenxian 1st Rd., North Dist., Tainan City 704, Taiwan (R.O.C.) Tel +886-6-3586207 Fax +886-6-3581363 ethan@robotlab.com.tw · sparknavi.com © 2026 XIANG CHENG Electronic Co., Ltd. All rights reserved.
Page 2¶
Expand page text (copyable)

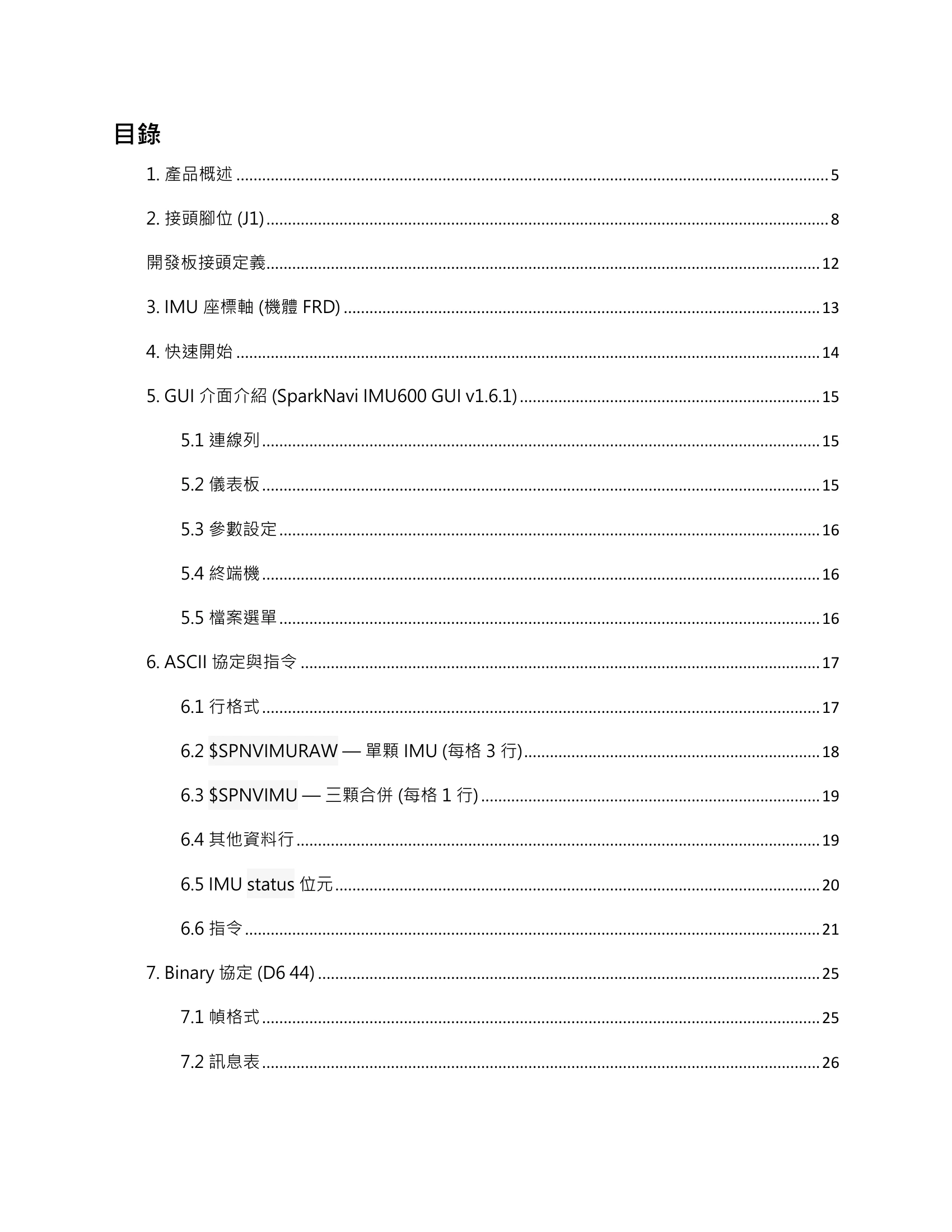

目錄
1. 產品概述 .......................................................................................................................................... 5
2. 接頭腳位 (J1) ................................................................................................................................... 8
開發板接頭定義................................................................................................................................. 12
3. IMU 座標軸 (機體 FRD) ............................................................................................................... 13
4. 快速開始 ........................................................................................................................................ 14
5. GUI 介面介紹 (SparkNavi IMU600 GUI v1.6.1) ...................................................................... 15
5.1 連線列 .................................................................................................................................. 15
5.2 儀表板 .................................................................................................................................. 15
5.3 參數設定 .............................................................................................................................. 16
5.4 終端機 .................................................................................................................................. 16
5.5 檔案選單 .............................................................................................................................. 16
6. ASCII 協定與指令 ......................................................................................................................... 17
6.1 行格式 .................................................................................................................................. 17
6.2 $SPNVIMURAW — 單顆 IMU (每格 3 行) ..................................................................... 18
6.3 $SPNVIMU — 三顆合併 (每格 1 行) ............................................................................... 19
6.4 其他資料行 .......................................................................................................................... 19

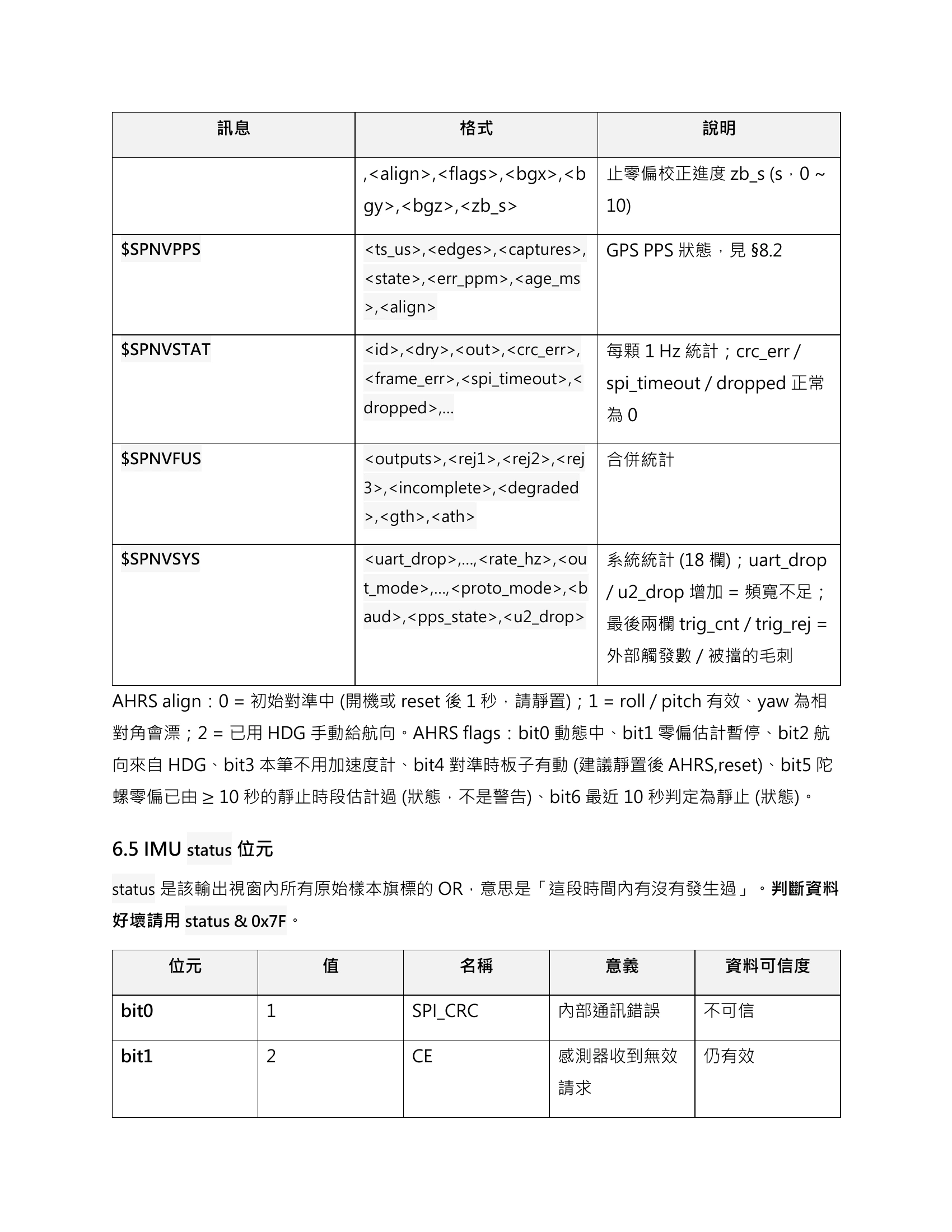

6.5 IMU status 位元 ................................................................................................................. 20

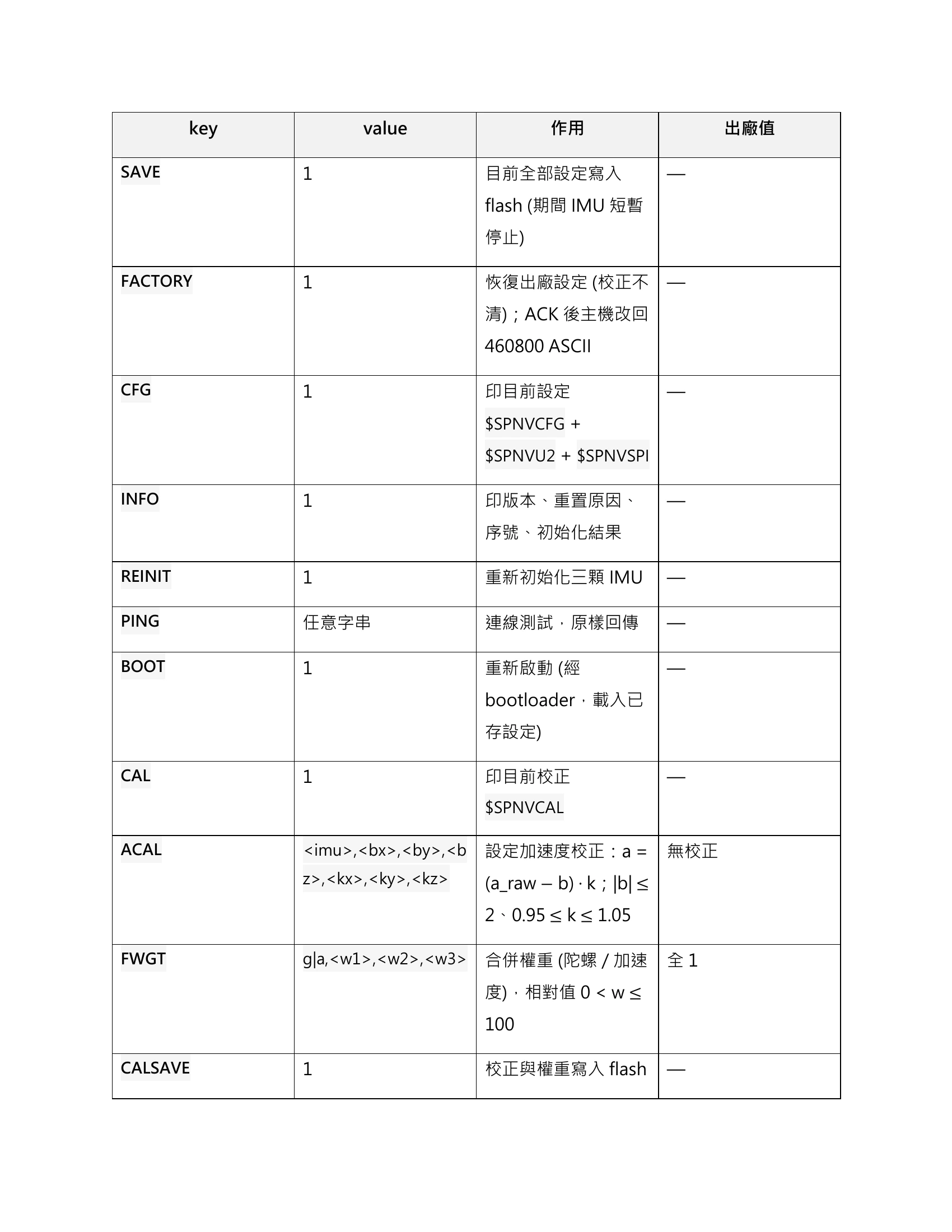

6.6 指令 ...................................................................................................................................... 21
7. Binary 協定 (D6 44) ..................................................................................................................... 25
7.1 幀格式 .................................................................................................................................. 25

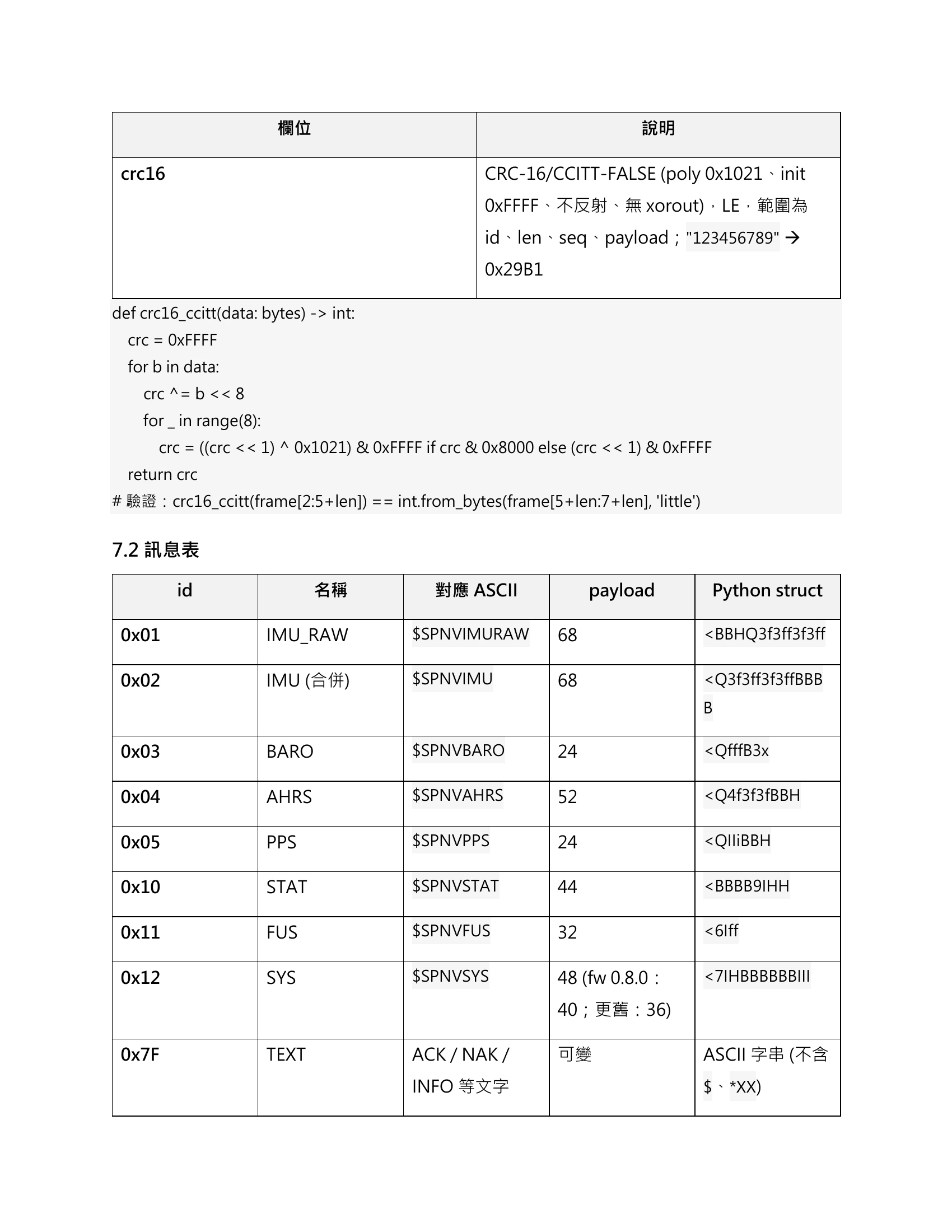

7.2 訊息表 .................................................................................................................................. 26Page 3¶
Expand page text (copyable)

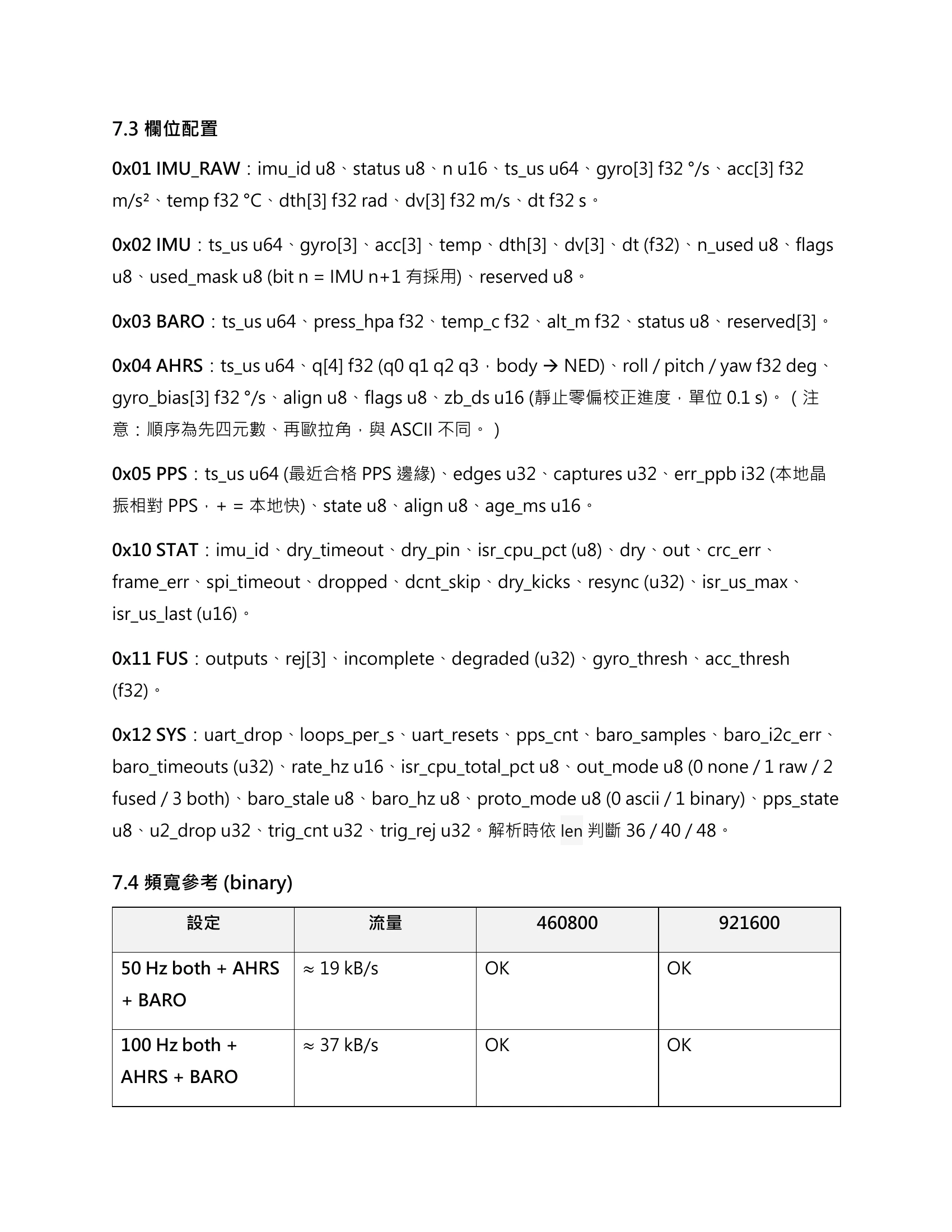

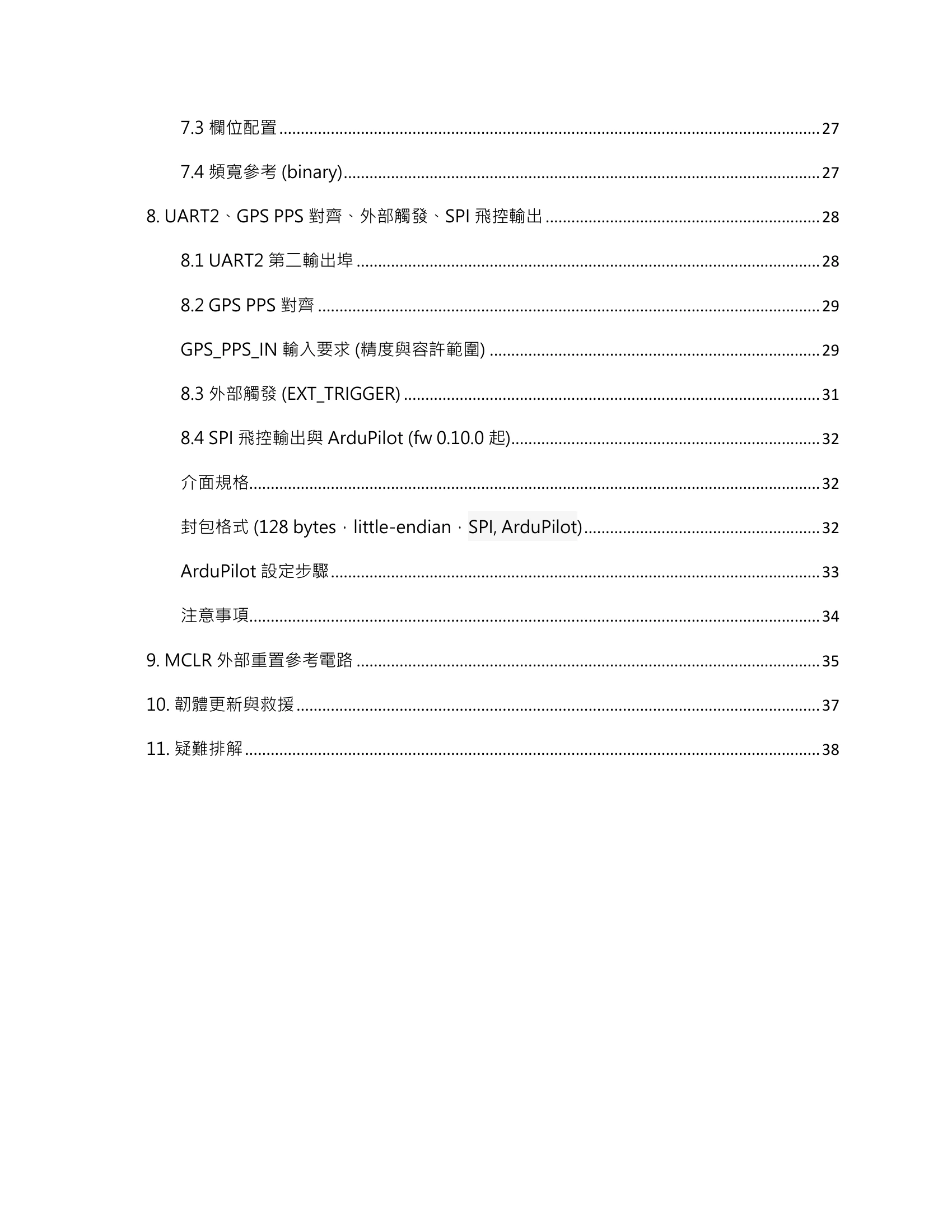

7.3 欄位配置 .............................................................................................................................. 27
7.4 頻寬參考 (binary) ............................................................................................................... 27
8. UART2、GPS PPS 對齊、外部觸發、SPI 飛控輸出 ................................................................ 28
8.1 UART2 第二輸出埠 ............................................................................................................ 28

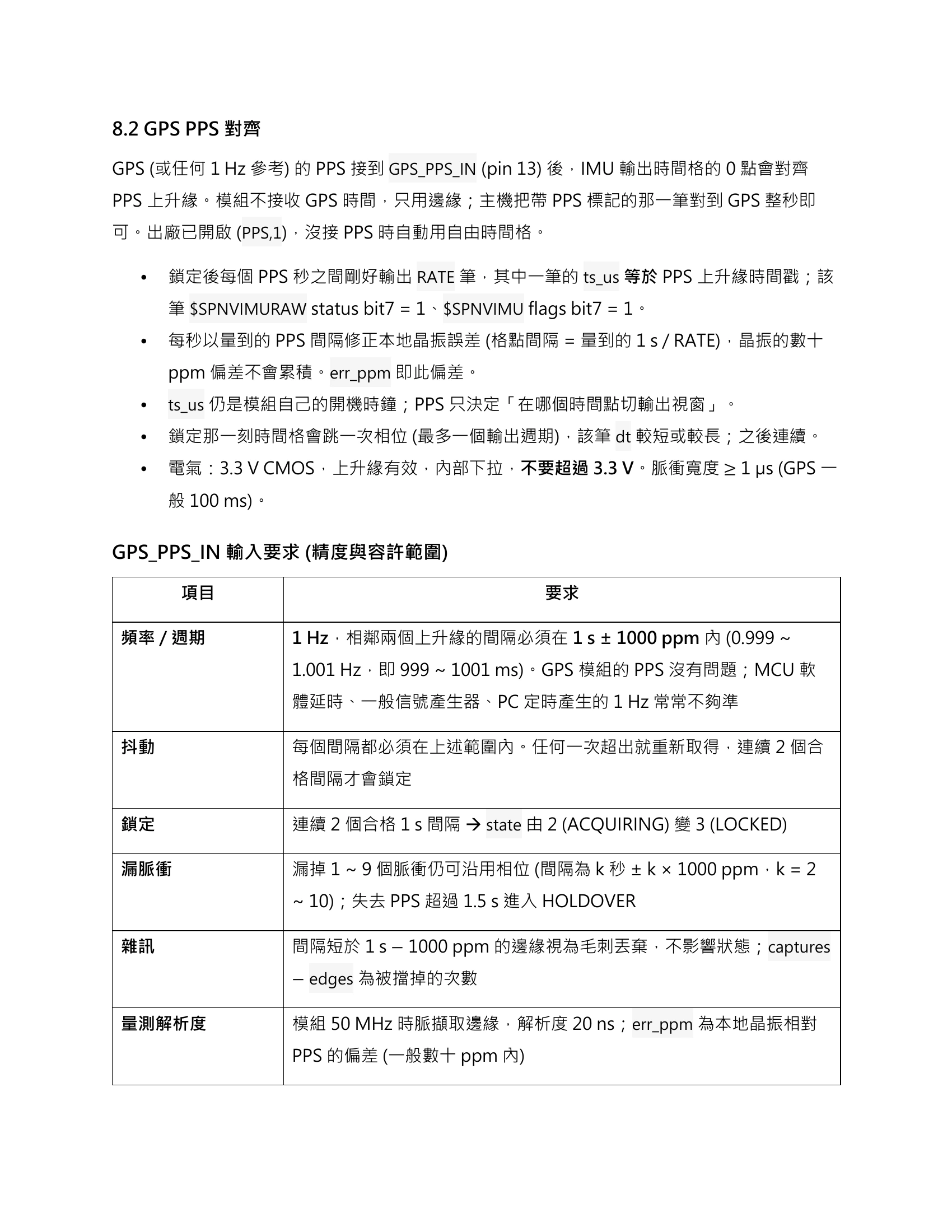

8.2 GPS PPS 對齊 ..................................................................................................................... 29
GPS_PPS_IN 輸入要求 (精度與容許範圍) ............................................................................. 29

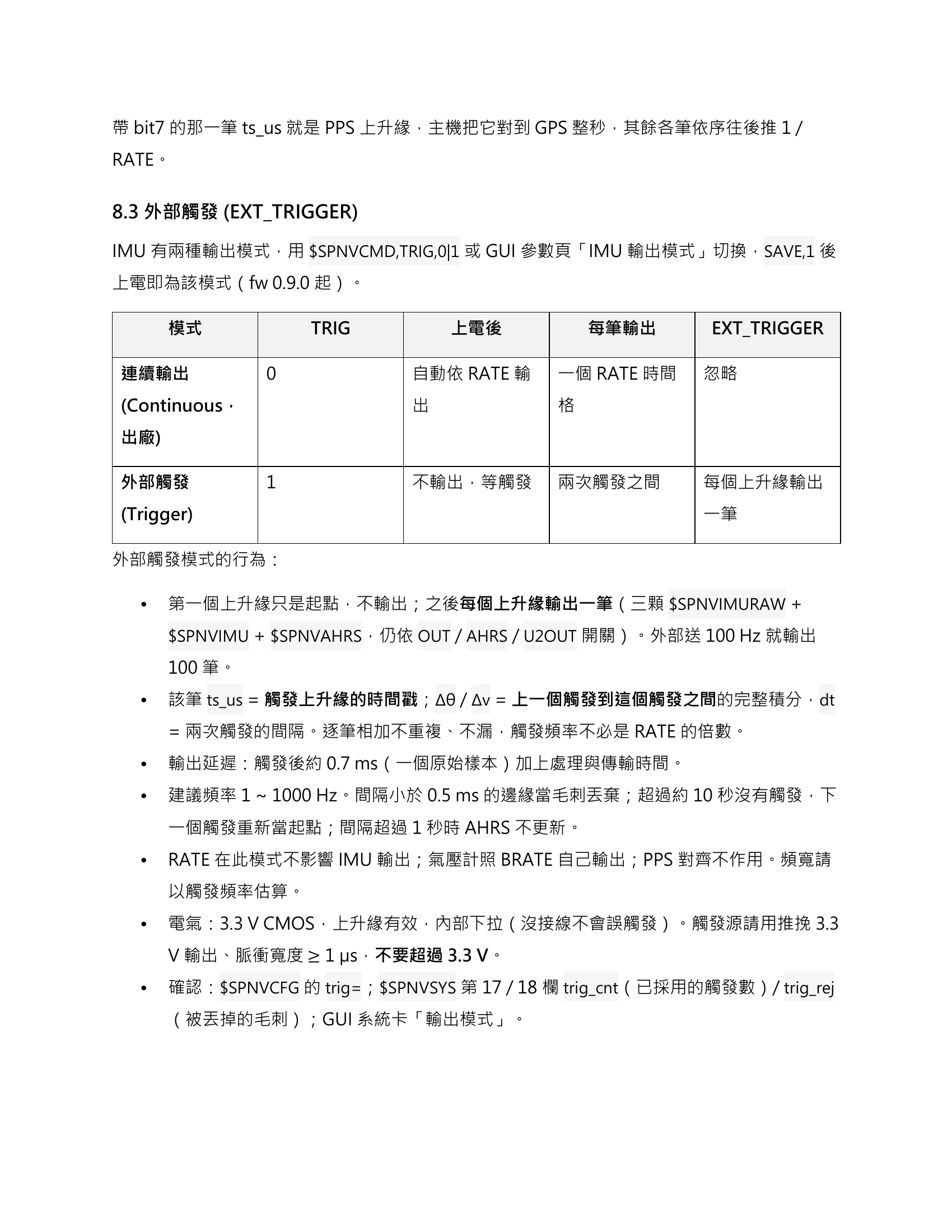

8.3 外部觸發 (EXT_TRIGGER) ................................................................................................. 31

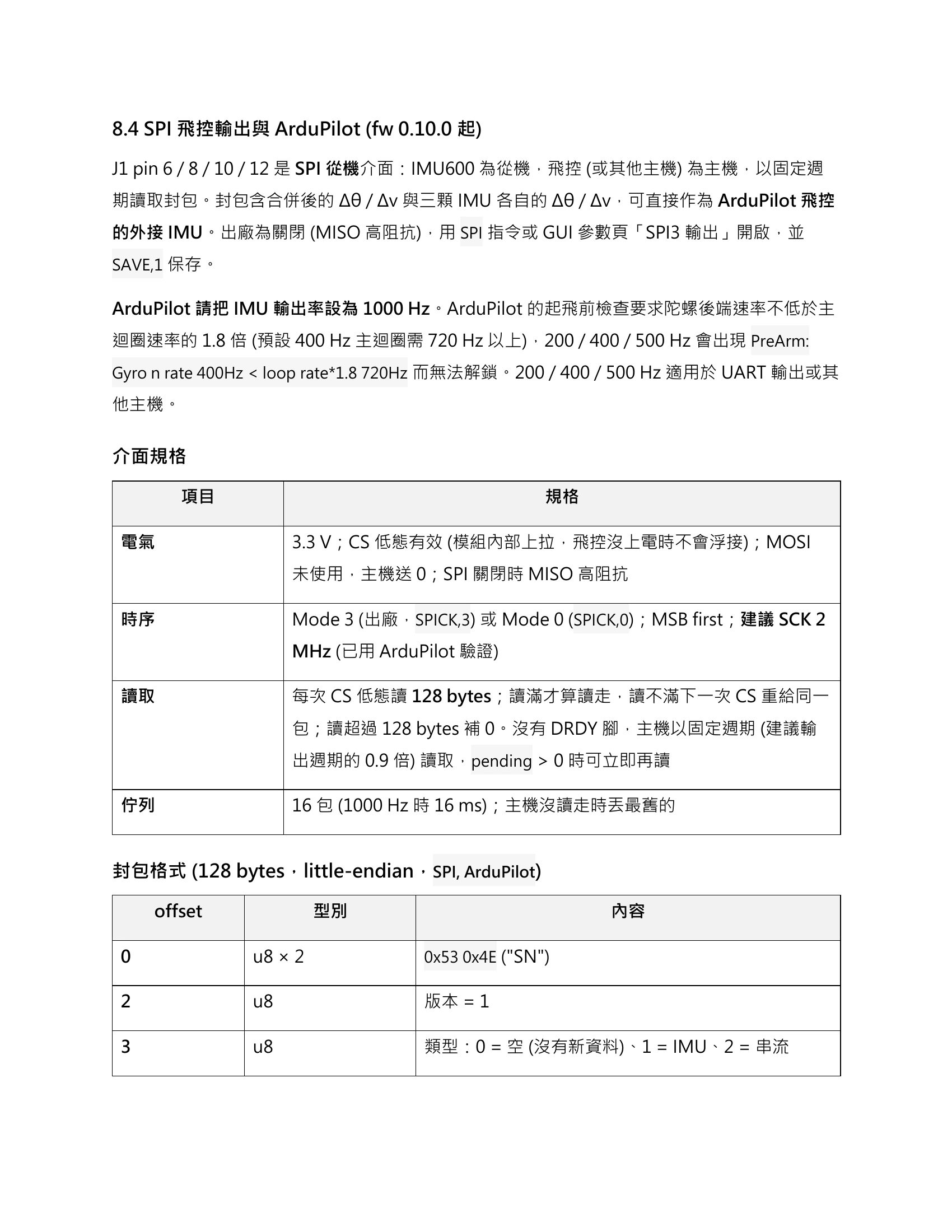

8.4 SPI 飛控輸出與 ArduPilot (fw 0.10.0 起)........................................................................ 32
介面規格..................................................................................................................................... 32
封包格式 (128 bytes，little-endian，SPI, ArduPilot) ....................................................... 32

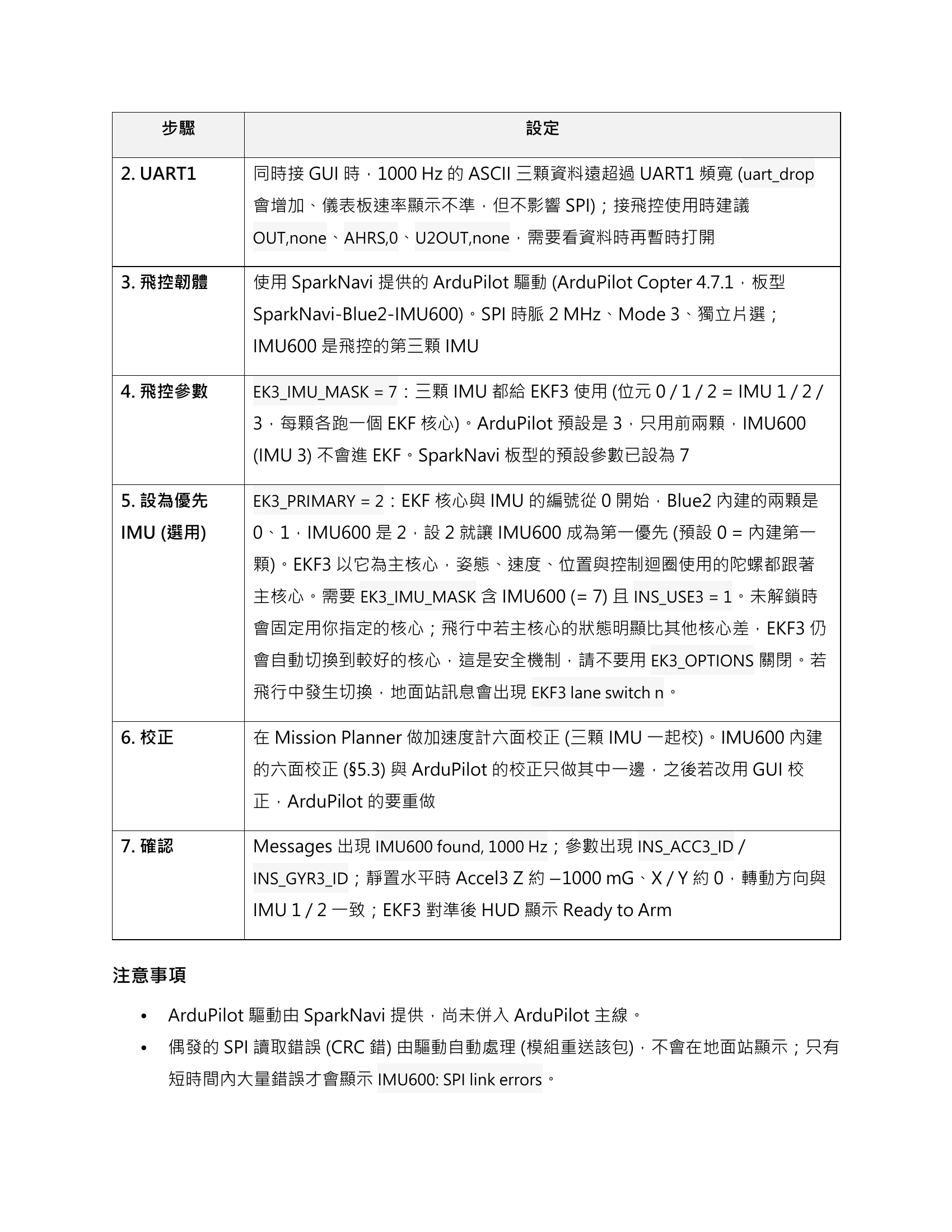

ArduPilot 設定步驟 .................................................................................................................. 33
注意事項..................................................................................................................................... 34

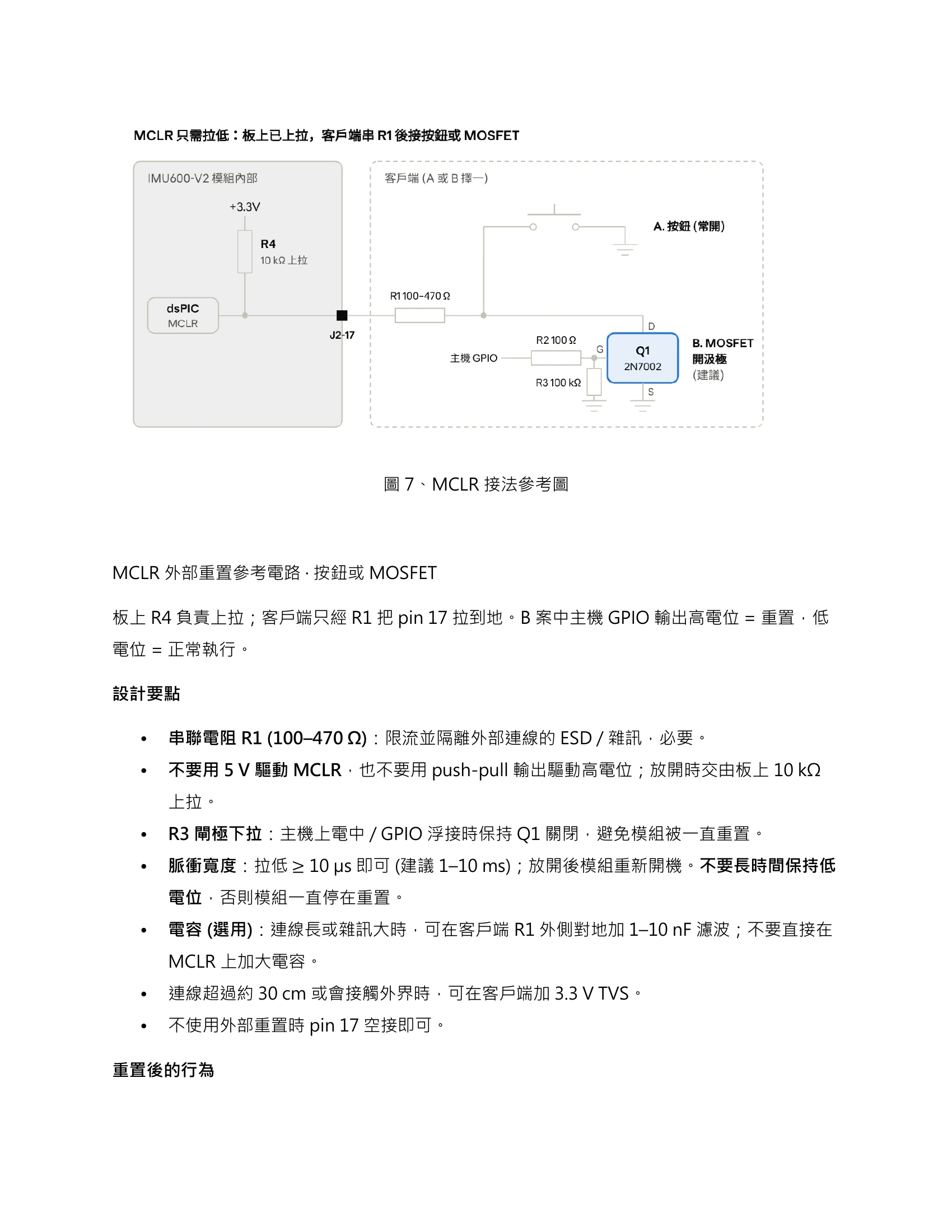

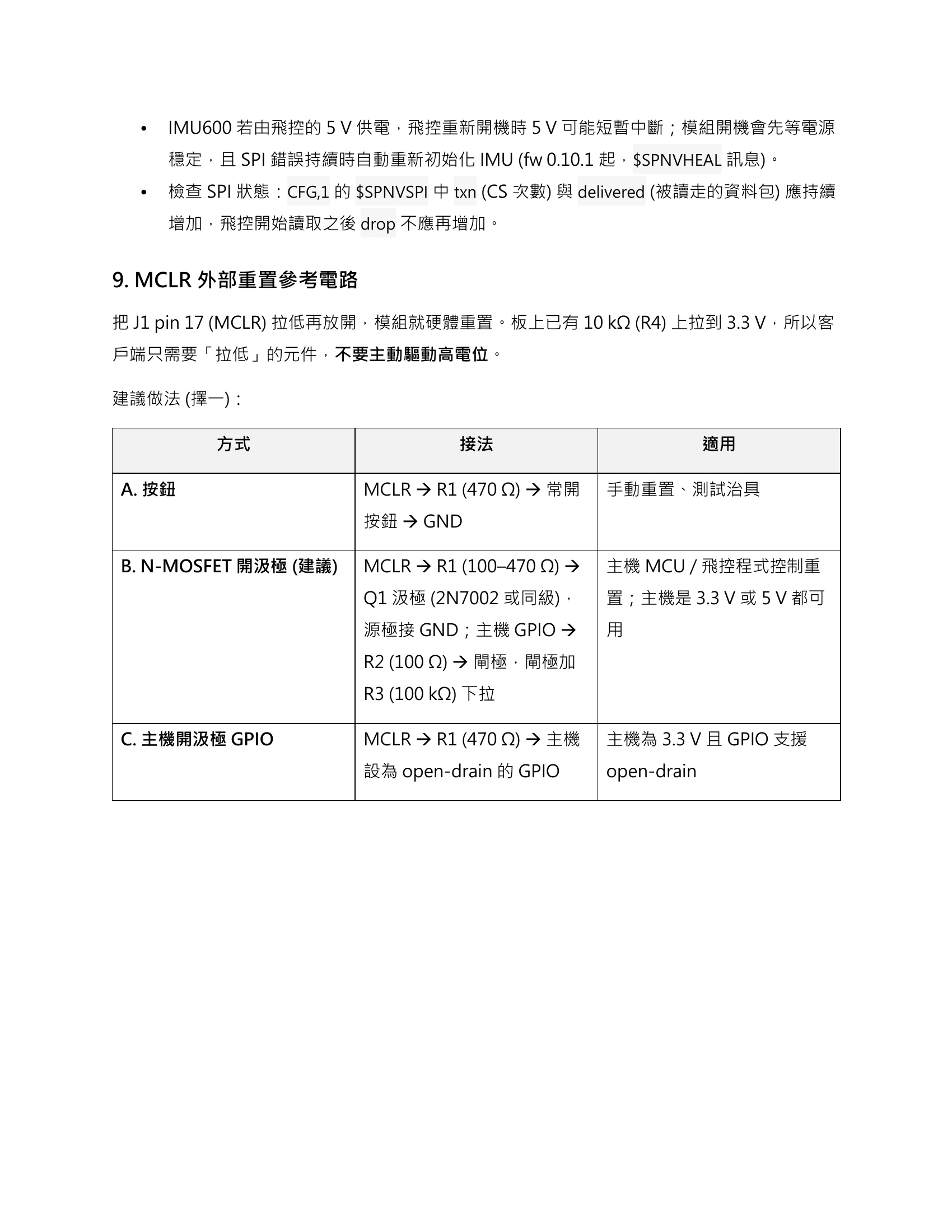

9. MCLR 外部重置參考電路 ............................................................................................................ 35
10. 韌體更新與救援 .......................................................................................................................... 37

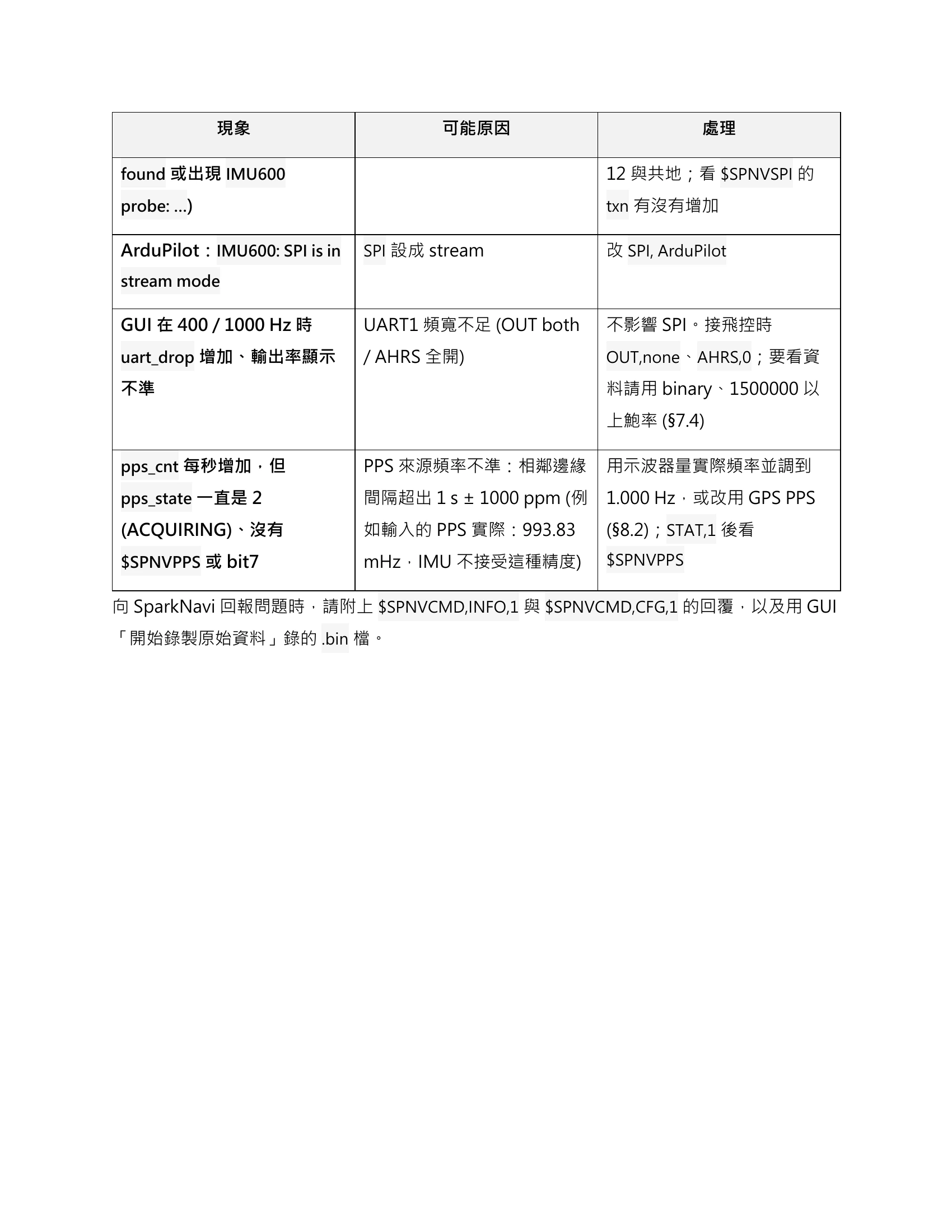

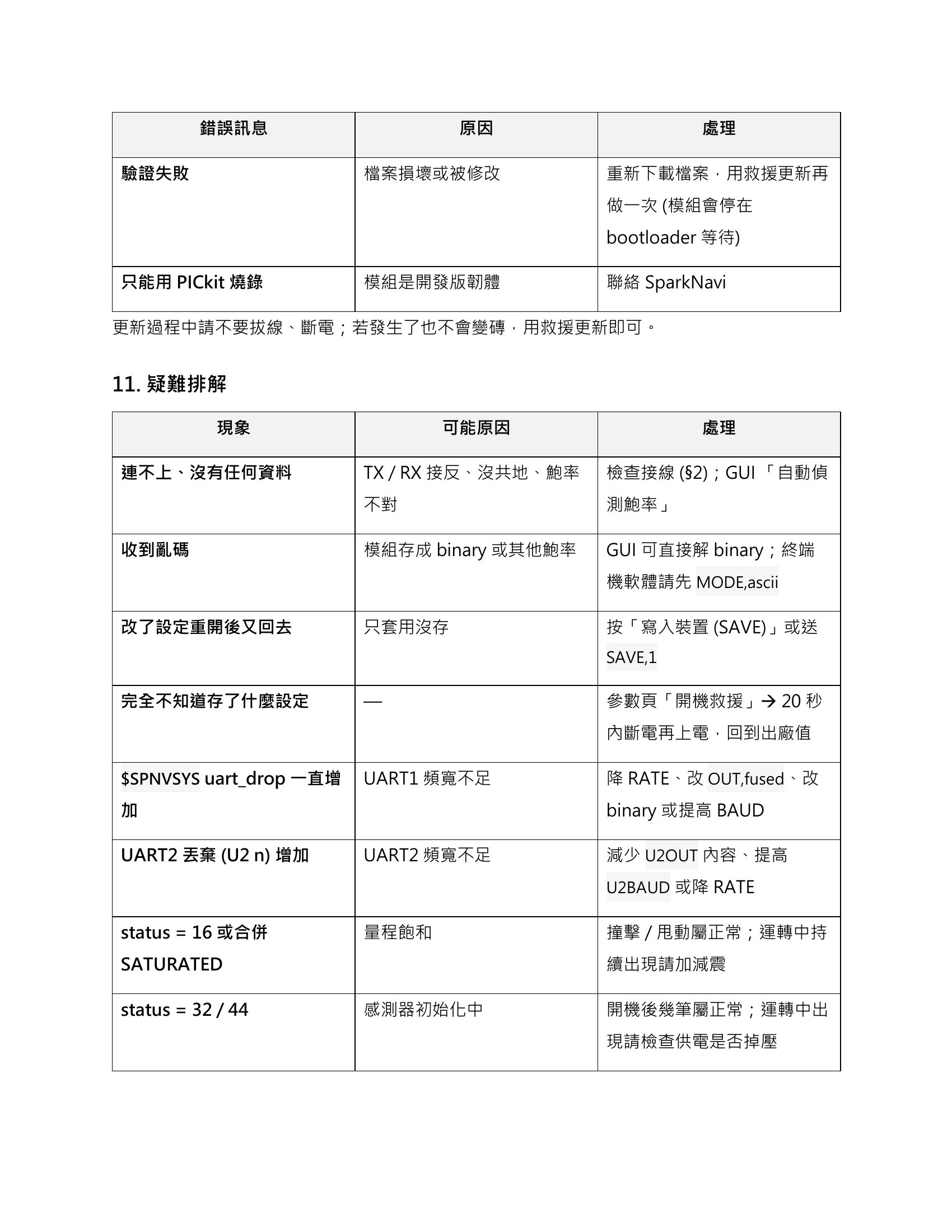

11. 疑難排解 ...................................................................................................................................... 38Page 4¶
Expand page text (copyable)

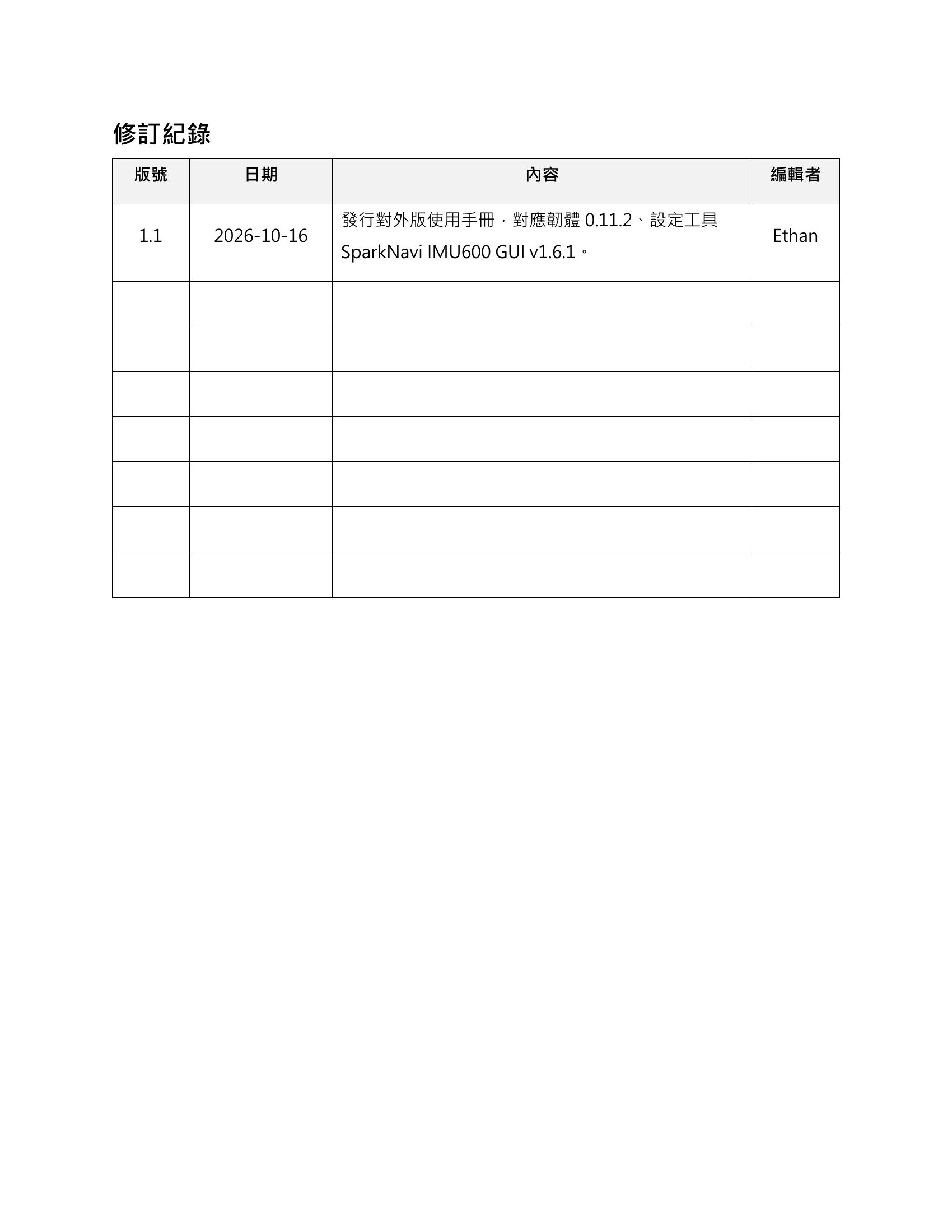

修訂紀錄
版號 日期 內容 編輯者
發行對外版使用手冊，對應韌體 0.11.2、設定工具
1.1 2026-10-16 Ethan
SparkNavi IMU600 GUI v1.6.1。Page 5¶
Expand page text (copyable)

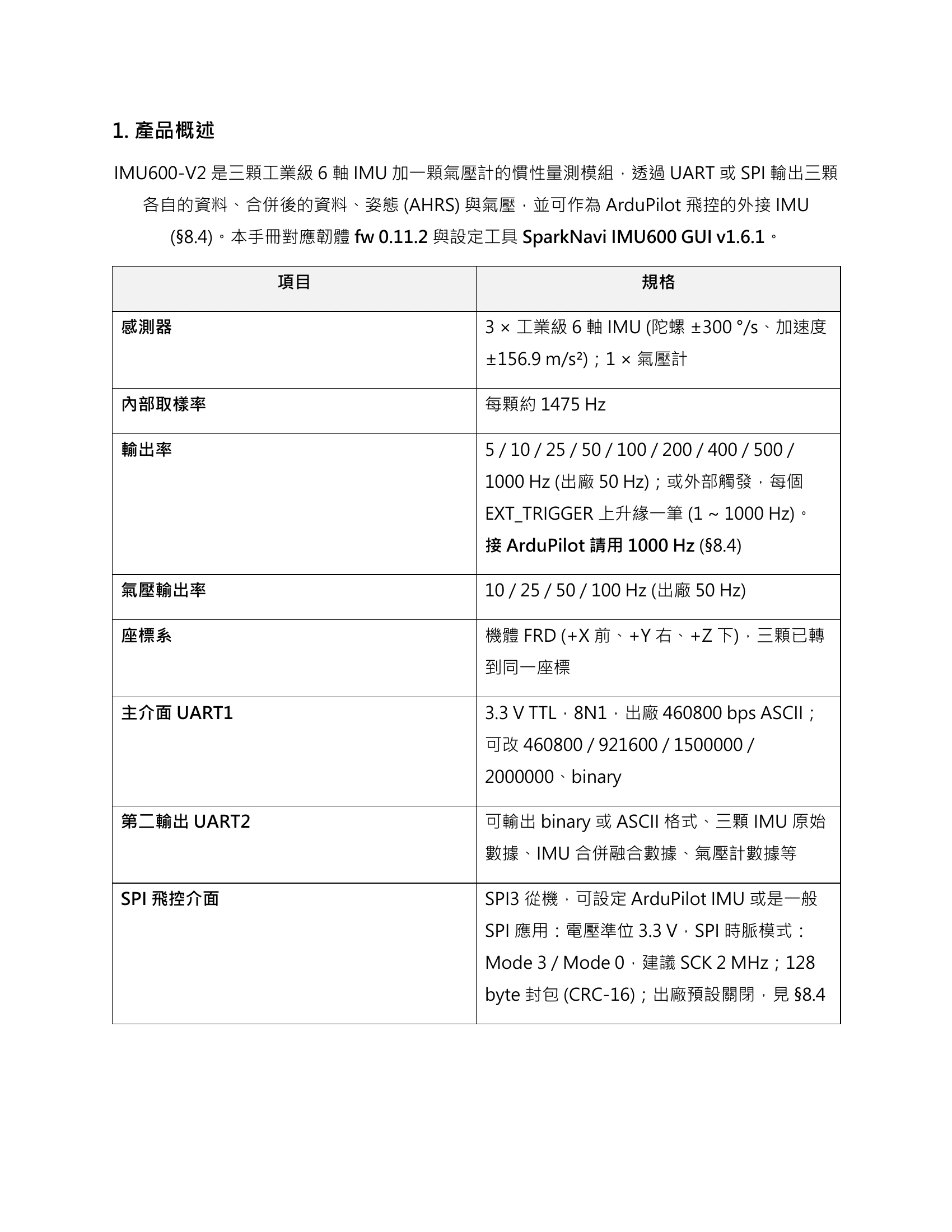

1. 產品概述
IMU600-V2 是三顆工業級 6 軸 IMU 加一顆氣壓計的慣性量測模組，透過 UART 或 SPI 輸出三顆
各自的資料、合併後的資料、姿態 (AHRS) 與氣壓，並可作為 ArduPilot 飛控的外接 IMU
(§8.4)。本手冊對應韌體 fw 0.11.2 與設定工具 SparkNavi IMU600 GUI v1.6.1。
項目 規格
感測器 3 × 工業級 6 軸 IMU (陀螺 ±300 °/s、加速度
±156.9 m/s²)；1 × 氣壓計
內部取樣率 每顆約 1475 Hz
輸出率 5 / 10 / 25 / 50 / 100 / 200 / 400 / 500 /
1000 Hz (出廠 50 Hz)；或外部觸發，每個
EXT_TRIGGER 上升緣一筆 (1 ~ 1000 Hz)。
接 ArduPilot 請用 1000 Hz (§8.4)
氣壓輸出率 10 / 25 / 50 / 100 Hz (出廠 50 Hz)
座標系 機體 FRD (+X 前、+Y 右、+Z 下)，三顆已轉
到同一座標
主介面 UART1 3.3 V TTL，8N1，出廠 460800 bps ASCII；
可改 460800 / 921600 / 1500000 /
2000000、binary
第二輸出 UART2 可輸出 binary 或 ASCII 格式、三顆 IMU 原始
數據、IMU 合併融合數據、氣壓計數據等
SPI 飛控介面 SPI3 從機，可設定 ArduPilot IMU 或是一般
SPI 應用：電壓準位 3.3 V，SPI 時脈模式：
Mode 3 / Mode 0，建議 SCK 2 MHz；128
byte 封包 (CRC-16)；出廠預設關閉，見 §8.4Page 6¶
Expand page text (copyable)

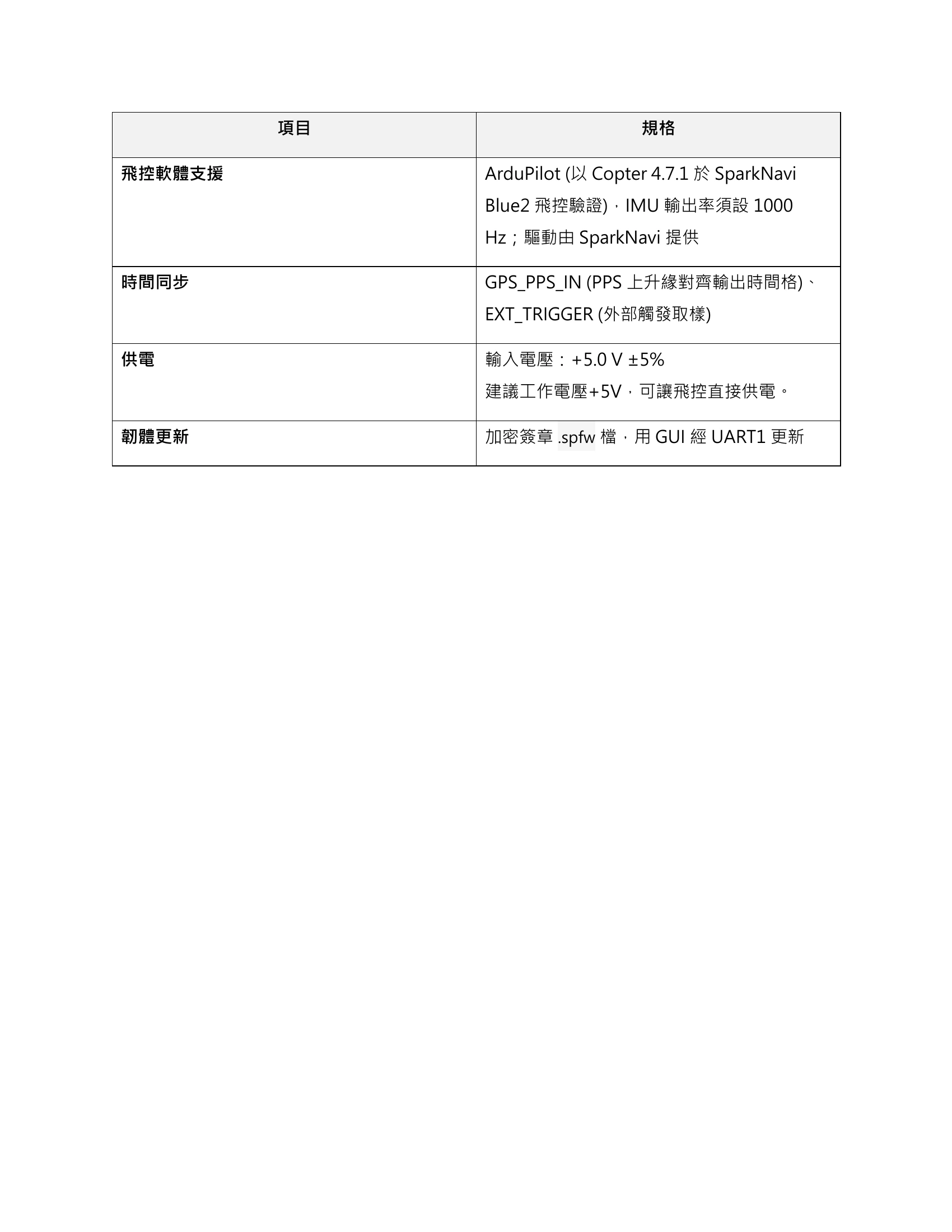

項目 規格
飛控軟體支援 ArduPilot (以 Copter 4.7.1 於 SparkNavi
Blue2 飛控驗證)，IMU 輸出率須設 1000
Hz；驅動由 SparkNavi 提供
時間同步 GPS_PPS_IN (PPS 上升緣對齊輸出時間格)、
EXT_TRIGGER (外部觸發取樣)
供電 輸入電壓：+5.0 V ±5%
建議工作電壓+5V，可讓飛控直接供電。
韌體更新 加密簽章 .spfw 檔，用 GUI 經 UART1 更新Page 7¶
Expand page text (copyable)

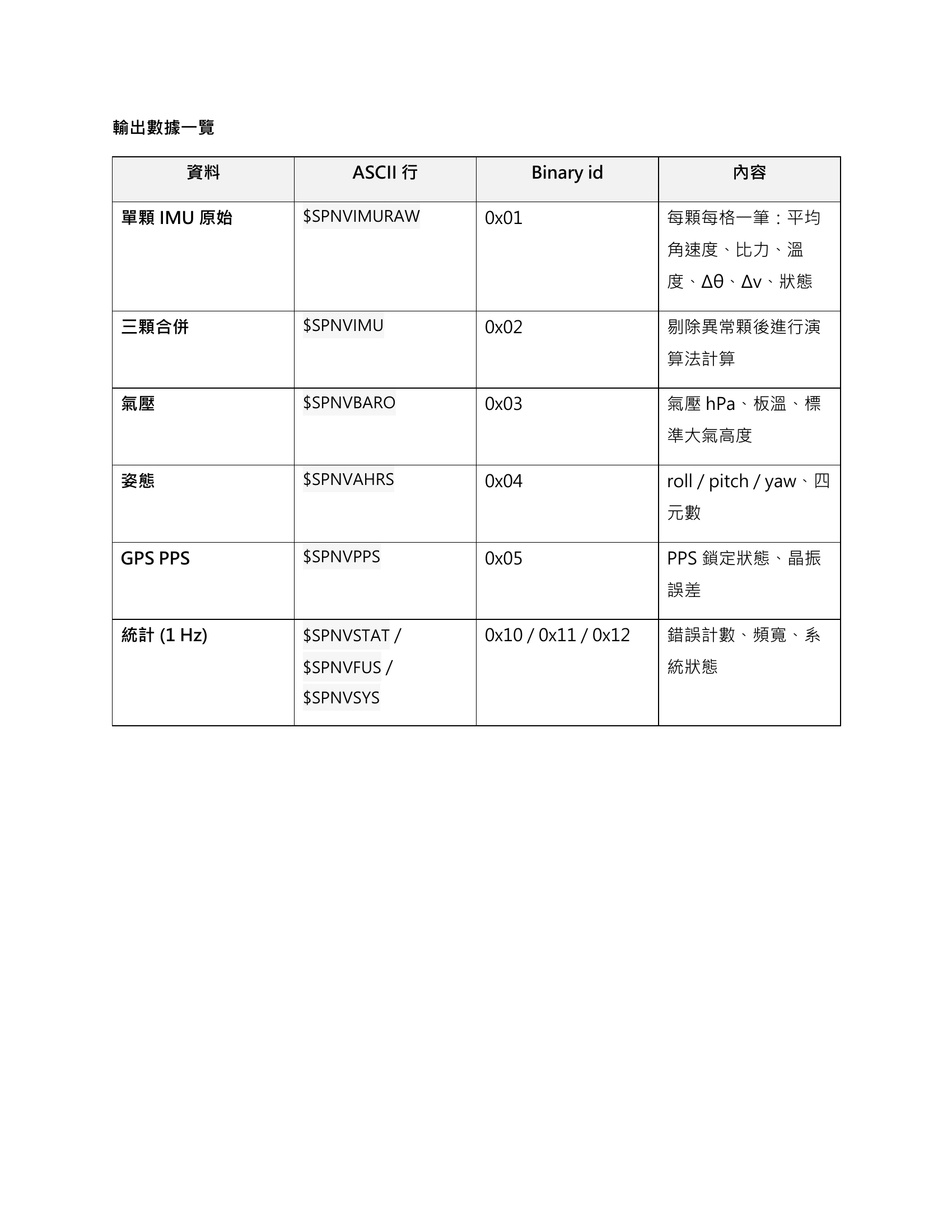

輸出數據一覽
資料 ASCII 行 Binary id 內容
單顆 IMU 原始 $SPNVIMURAW 0x01 每顆每格一筆：平均
角速度、比力、溫
度、Δθ、Δv、狀態
三顆合併 $SPNVIMU 0x02 剔除異常顆後進行演
算法計算
氣壓 $SPNVBARO 0x03 氣壓 hPa、板溫、標
準大氣高度
姿態 $SPNVAHRS 0x04 roll / pitch / yaw、四
元數
GPS PPS $SPNVPPS 0x05 PPS 鎖定狀態、晶振
誤差
統計 (1 Hz) $SPNVSTAT / 0x10 / 0x11 / 0x12 錯誤計數、頻寬、系
$SPNVFUS / 統狀態
$SPNVSYSPage 8¶
Expand page text (copyable)

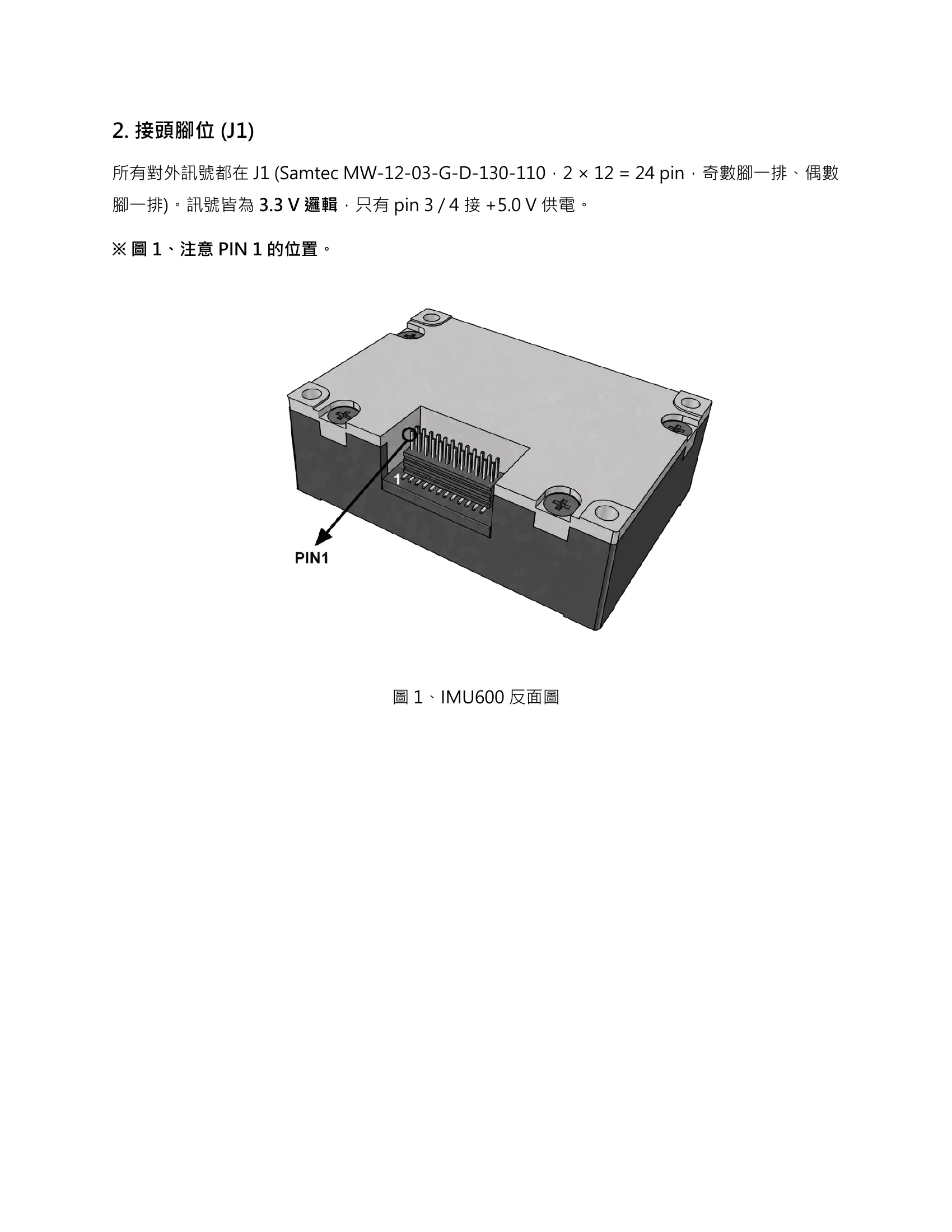

2. 接頭腳位 (J1)
所有對外訊號都在 J1 (Samtec MW-12-03-G-D-130-110，2 × 12 = 24 pin，奇數腳一排、偶數
腳一排)。訊號皆為 3.3 V 邏輯，只有 pin 3 / 4 接 +5.0 V 供電。
※ 圖 1、注意 PIN 1 的位置。
圖 1、IMU600 反面圖Page 9¶
Expand page text (copyable)
圖 2、IMU600-V2 接腳定義圖
Pin 訊號 方向 (對 說明 Pin 訊號 方向 說明
模組)
1 GND — 地 2 GND — 地
3 +5.0V 電源輸入 模組供電 4 +5.0V 電源輸入 模組供電
5 U1TX 輸出 UART1 6 FC_SPI_C 輸入 SPI 片選
資料 → S (§8.4)
主機 RXPage 10¶
Expand page text (copyable)

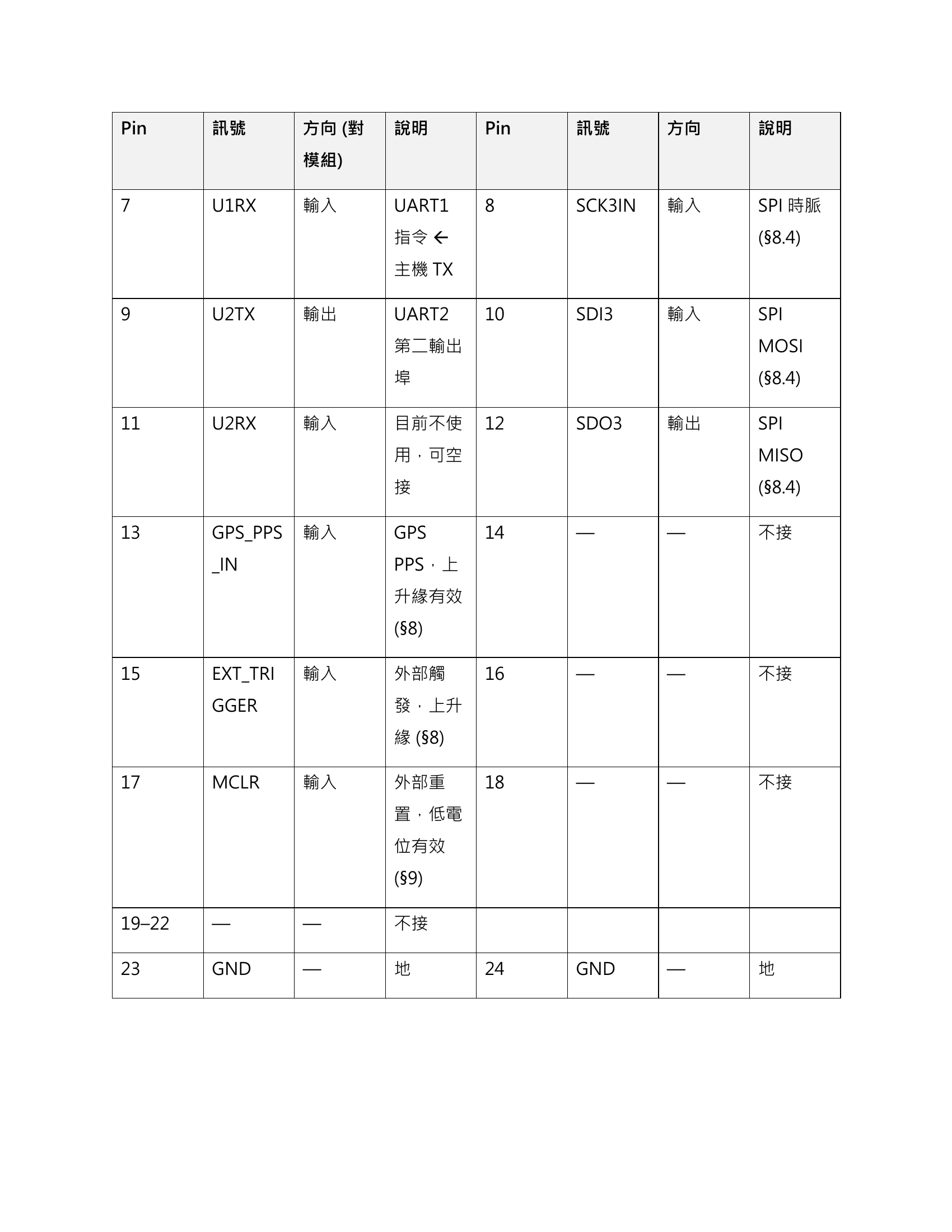

Pin 訊號 方向 (對 說明 Pin 訊號 方向 說明
模組)
7 U1RX 輸入 UART1 8 SCK3IN 輸入 SPI 時脈
指令 (§8.4)
主機 TX
9 U2TX 輸出 UART2 10 SDI3 輸入 SPI
第二輸出 MOSI
埠 (§8.4)
11 U2RX 輸入 目前不使 12 SDO3 輸出 SPI
用，可空 MISO
接 (§8.4)
13 GPS_PPS 輸入 GPS 14 — — 不接
_IN PPS，上
升緣有效
(§8)
15 EXT_TRI 輸入 外部觸 16 — — 不接
GGER 發，上升
緣 (§8)
17 MCLR 輸入 外部重 18 — — 不接
置，低電
位有效
(§9)
19–22 — — 不接
23 GND — 地 24 GND — 地Page 11¶
Expand page text (copyable)

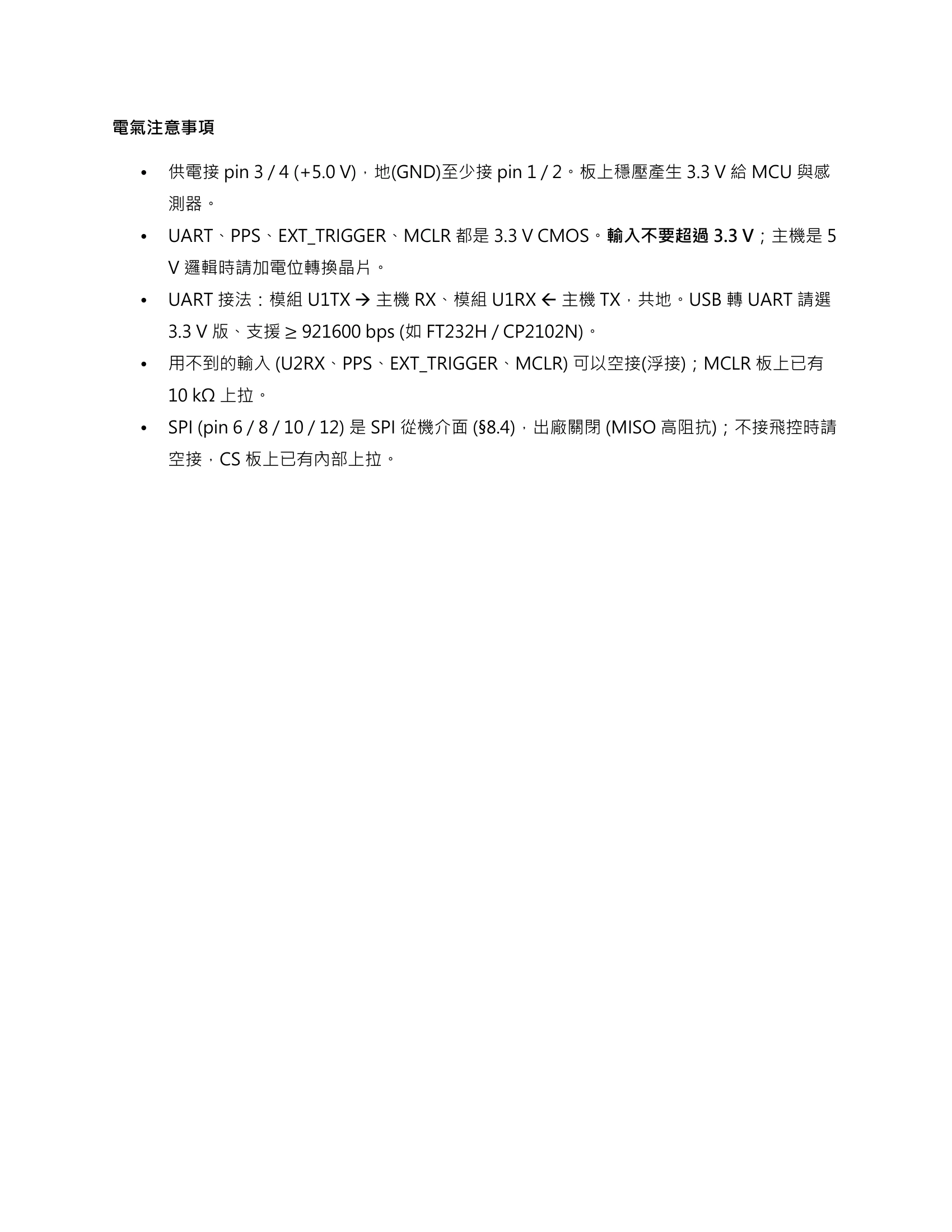

電氣注意事項
• 供電接 pin 3 / 4 (+5.0 V)，地(GND)至少接 pin 1 / 2。板上穩壓產生 3.3 V 給 MCU 與感
測器。
• UART、PPS、EXT_TRIGGER、MCLR 都是 3.3 V CMOS。輸入不要超過 3.3 V；主機是 5
V 邏輯時請加電位轉換晶片。
• UART 接法：模組 U1TX → 主機 RX、模組 U1RX 主機 TX，共地。USB 轉 UART 請選
3.3 V 版、支援 ≥ 921600 bps (如 FT232H / CP2102N)。
• 用不到的輸入 (U2RX、PPS、EXT_TRIGGER、MCLR) 可以空接(浮接)；MCLR 板上已有
10 kΩ 上拉。
• SPI (pin 6 / 8 / 10 / 12) 是 SPI 從機介面 (§8.4)，出廠關閉 (MISO 高阻抗)；不接飛控時請
空接，CS 板上已有內部上拉。Page 12¶
Expand page text (copyable)

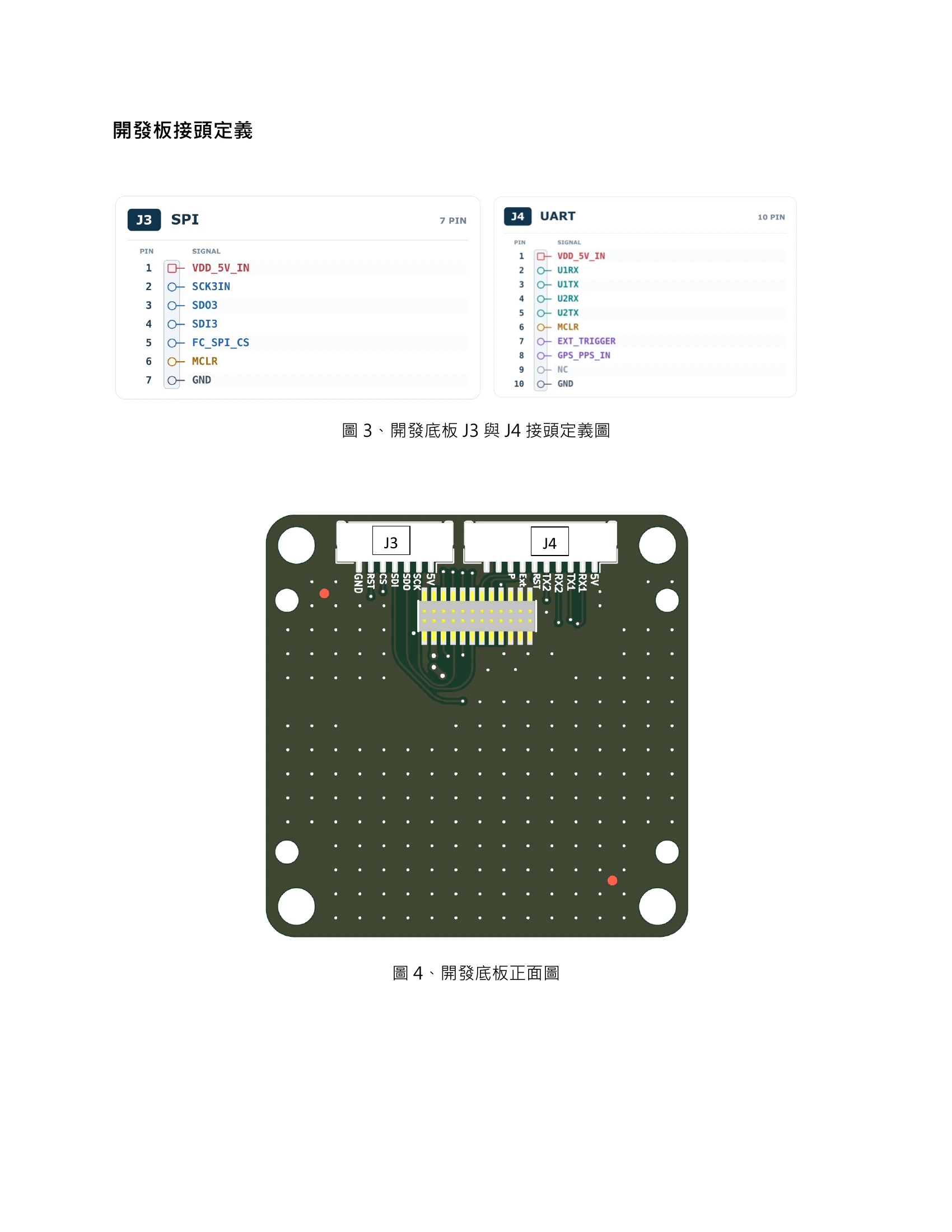

開發板接頭定義
圖 3、開發底板 J3 與 J4 接頭定義圖
J3 J4
圖 4、開發底板正面圖Page 13¶
Expand page text (copyable)

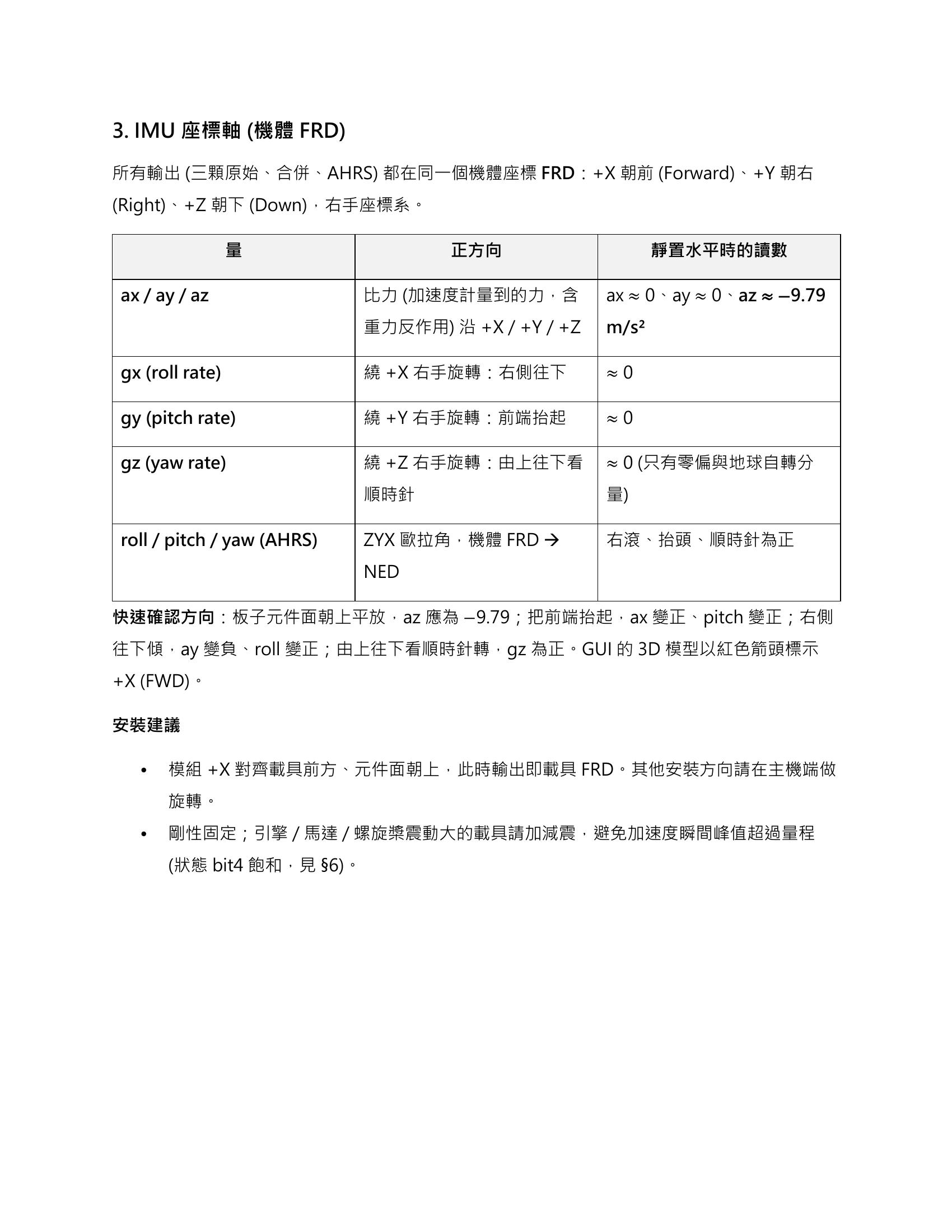

3. IMU 座標軸 (機體 FRD)
所有輸出 (三顆原始、合併、AHRS) 都在同一個機體座標 FRD：+X 朝前 (Forward)、+Y 朝右
(Right)、+Z 朝下 (Down)，右手座標系。
量 正方向 靜置水平時的讀數
ax / ay / az 比力 (加速度計量到的力，含 ax ≈ 0、ay ≈ 0、az ≈ −9.79
重力反作用) 沿 +X / +Y / +Z m/s²
gx (roll rate) 繞 +X 右手旋轉：右側往下 ≈0
gy (pitch rate) 繞 +Y 右手旋轉：前端抬起 ≈0
gz (yaw rate) 繞 +Z 右手旋轉：由上往下看 ≈ 0 (只有零偏與地球自轉分
順時針 量)
roll / pitch / yaw (AHRS) ZYX 歐拉角，機體 FRD → 右滾、抬頭、順時針為正
NED
快速確認方向：板子元件面朝上平放，az 應為 −9.79；把前端抬起，ax 變正、pitch 變正；右側
往下傾，ay 變負、roll 變正；由上往下看順時針轉，gz 為正。GUI 的 3D 模型以紅色箭頭標示
+X (FWD)。
安裝建議
• 模組 +X 對齊載具前方、元件面朝上，此時輸出即載具 FRD。其他安裝方向請在主機端做
旋轉。
• 剛性固定；引擎 / 馬達 / 螺旋槳震動大的載具請加減震，避免加速度瞬間峰值超過量程
(狀態 bit4 飽和，見 §6)。Page 14¶
Expand page text (copyable)

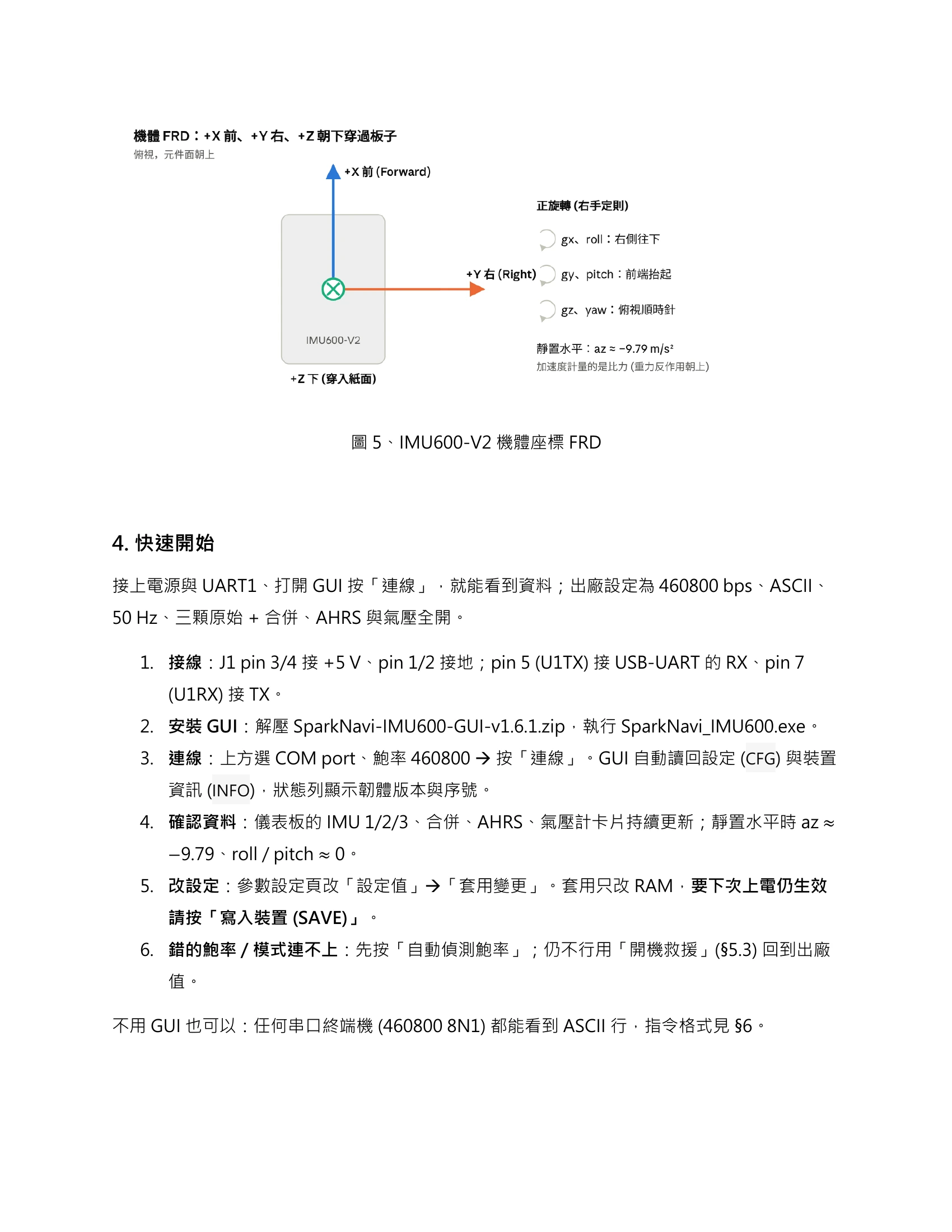

圖 5、IMU600-V2 機體座標 FRD
4. 快速開始
接上電源與 UART1、打開 GUI 按「連線」，就能看到資料；出廠設定為 460800 bps、ASCII、
50 Hz、三顆原始 + 合併、AHRS 與氣壓全開。
1. 接線：J1 pin 3/4 接 +5 V、pin 1/2 接地；pin 5 (U1TX) 接 USB-UART 的 RX、pin 7
(U1RX) 接 TX。
2. 安裝 GUI：解壓 SparkNavi-IMU600-GUI-v1.6.1.zip，執行 SparkNavi_IMU600.exe。
3. 連線：上方選 COM port、鮑率 460800 → 按「連線」。GUI 自動讀回設定 (CFG) 與裝置
資訊 (INFO)，狀態列顯示韌體版本與序號。
4. 確認資料：儀表板的 IMU 1/2/3、合併、AHRS、氣壓計卡片持續更新；靜置水平時 az ≈
−9.79、roll / pitch ≈ 0。
5. 改設定：參數設定頁改「設定值」→「套用變更」。套用只改 RAM，要下次上電仍生效
請按「寫入裝置 (SAVE)」。
6. 錯的鮑率 / 模式連不上：先按「自動偵測鮑率」；仍不行用「開機救援」(§5.3) 回到出廠
值。
不用 GUI 也可以：任何串口終端機 (460800 8N1) 都能看到 ASCII 行，指令格式見 §6。Page 15¶
Expand page text (copyable)

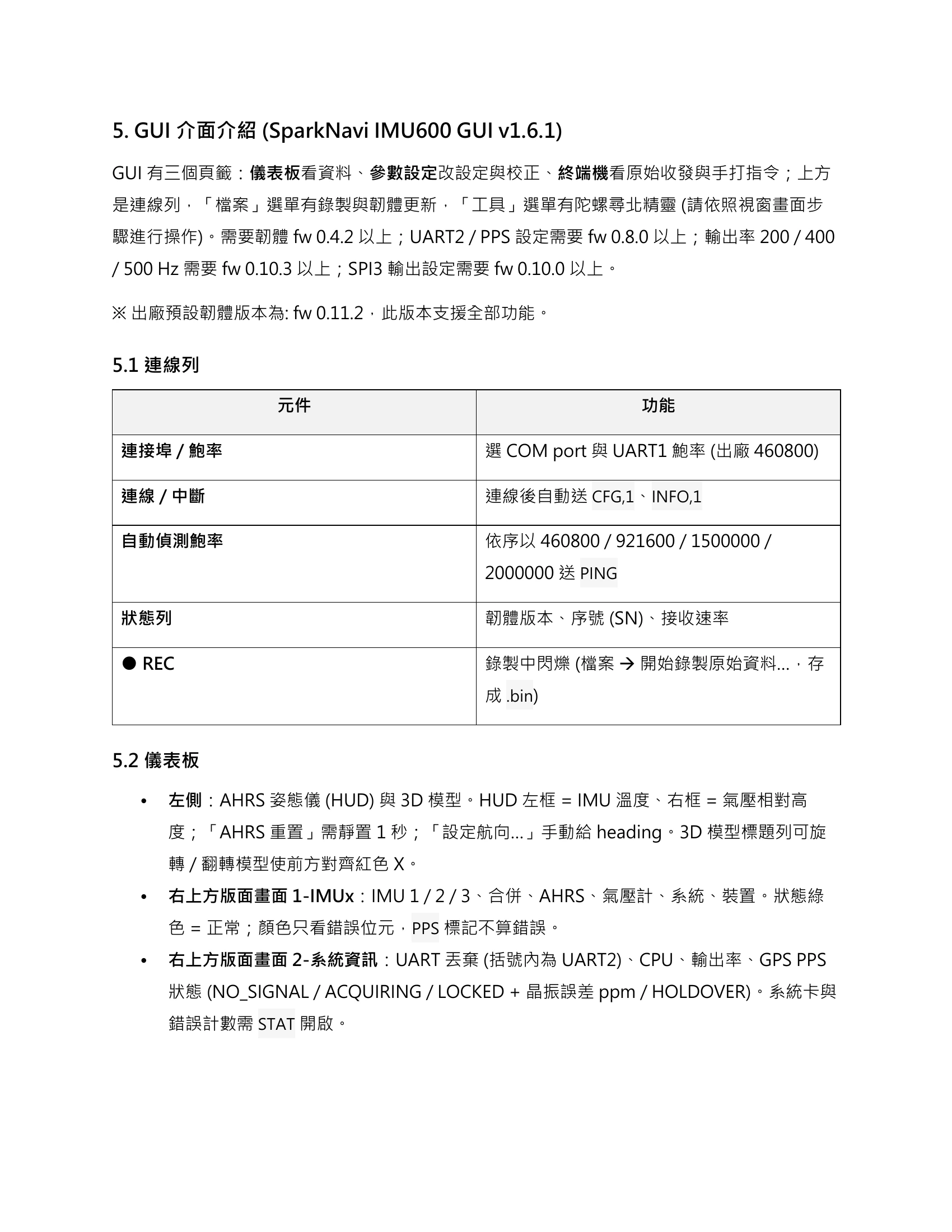

5. GUI 介面介紹 (SparkNavi IMU600 GUI v1.6.1)
GUI 有三個頁籤：儀表板看資料、參數設定改設定與校正、終端機看原始收發與手打指令；上方
是連線列，「檔案」選單有錄製與韌體更新，「工具」選單有陀螺尋北精靈 (請依照視窗畫面步
驟進行操作)。需要韌體 fw 0.4.2 以上；UART2 / PPS 設定需要 fw 0.8.0 以上；輸出率 200 / 400
/ 500 Hz 需要 fw 0.10.3 以上；SPI3 輸出設定需要 fw 0.10.0 以上。
※ 出廠預設韌體版本為: fw 0.11.2，此版本支援全部功能。
5.1 連線列
元件 功能
連接埠 / 鮑率 選 COM port 與 UART1 鮑率 (出廠 460800)
連線 / 中斷 連線後自動送 CFG,1、INFO,1
自動偵測鮑率 依序以 460800 / 921600 / 1500000 /
2000000 送 PING
狀態列 韌體版本、序號 (SN)、接收速率
● REC 錄製中閃爍 (檔案 → 開始錄製原始資料…，存
成 .bin)
5.2 儀表板
• 左側：AHRS 姿態儀 (HUD) 與 3D 模型。HUD 左框 = IMU 溫度、右框 = 氣壓相對高
度；「AHRS 重置」需靜置 1 秒；「設定航向…」手動給 heading。3D 模型標題列可旋
轉 / 翻轉模型使前方對齊紅色 X。
• 右上方版面畫面 1-IMUx：IMU 1 / 2 / 3、合併、AHRS、氣壓計、系統、裝置。狀態綠
色 = 正常；顏色只看錯誤位元，PPS 標記不算錯誤。
• 右上方版面畫面 2-系統資訊：UART 丟棄 (括號內為 UART2)、CPU、輸出率、GPS PPS
狀態 (NO_SIGNAL / ACQUIRING / LOCKED + 晶振誤差 ppm / HOLDOVER)。系統卡與
錯誤計數需 STAT 開啟。Page 16¶
Expand page text (copyable)

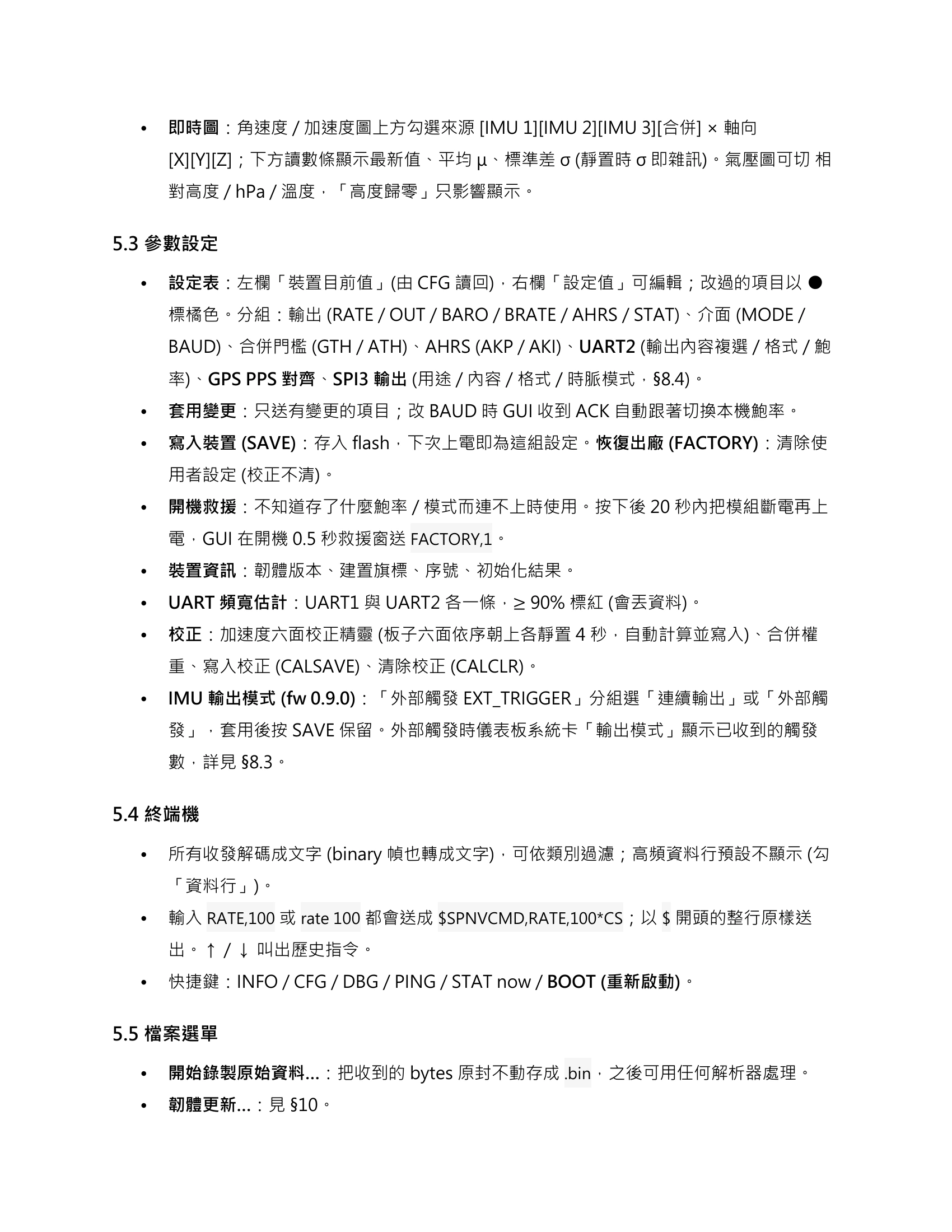

• 即時圖：角速度 / 加速度圖上方勾選來源 [IMU 1][IMU 2][IMU 3][合併] × 軸向
[X][Y][Z]；下方讀數條顯示最新值、平均 μ、標準差 σ (靜置時 σ 即雜訊)。氣壓圖可切 相
對高度 / hPa / 溫度，「高度歸零」只影響顯示。
5.3 參數設定

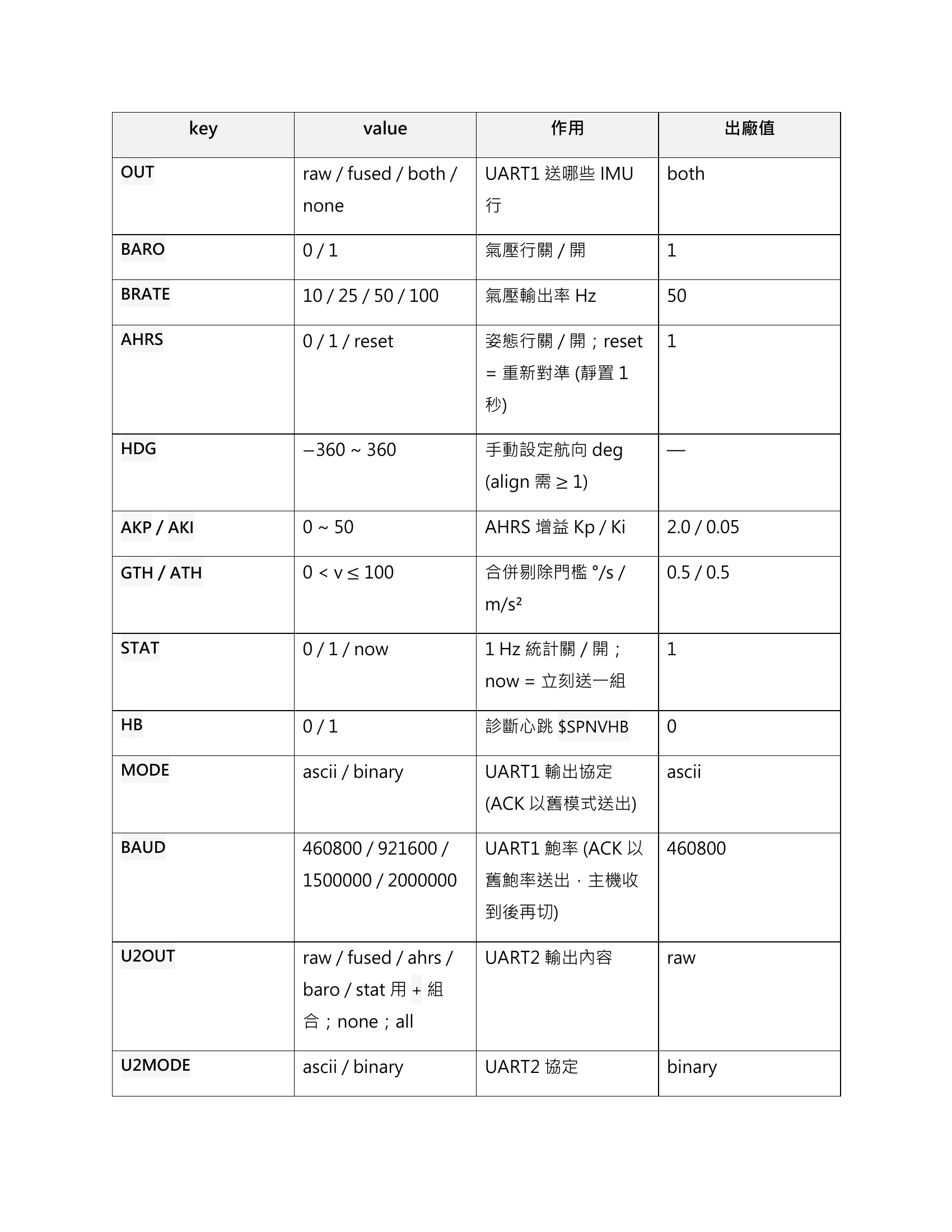

• 設定表：左欄「裝置目前值」(由 CFG 讀回)，右欄「設定值」可編輯；改過的項目以 ●
標橘色。分組：輸出 (RATE / OUT / BARO / BRATE / AHRS / STAT)、介面 (MODE /
BAUD)、合併門檻 (GTH / ATH)、AHRS (AKP / AKI)、UART2 (輸出內容複選 / 格式 / 鮑
率)、GPS PPS 對齊、SPI3 輸出 (用途 / 內容 / 格式 / 時脈模式，§8.4)。
• 套用變更：只送有變更的項目；改 BAUD 時 GUI 收到 ACK 自動跟著切換本機鮑率。
• 寫入裝置 (SAVE)：存入 flash，下次上電即為這組設定。恢復出廠 (FACTORY)：清除使
用者設定 (校正不清)。
• 開機救援：不知道存了什麼鮑率 / 模式而連不上時使用。按下後 20 秒內把模組斷電再上
電，GUI 在開機 0.5 秒救援窗送 FACTORY,1。
• 裝置資訊：韌體版本、建置旗標、序號、初始化結果。
• UART 頻寬估計：UART1 與 UART2 各一條，≥ 90% 標紅 (會丟資料)。
• 校正：加速度六面校正精靈 (板子六面依序朝上各靜置 4 秒，自動計算並寫入)、合併權
重、寫入校正 (CALSAVE)、清除校正 (CALCLR)。
• IMU 輸出模式 (fw 0.9.0)：「外部觸發 EXT_TRIGGER」分組選「連續輸出」或「外部觸
發」，套用後按 SAVE 保留。外部觸發時儀表板系統卡「輸出模式」顯示已收到的觸發
數，詳見 §8.3。
5.4 終端機
• 所有收發解碼成文字 (binary 幀也轉成文字)，可依類別過濾；高頻資料行預設不顯示 (勾
「資料行」)。
• 輸入 RATE,100 或 rate 100 都會送成 $SPNVCMD,RATE,100*CS；以 $ 開頭的整行原樣送
出。↑ / ↓ 叫出歷史指令。
• 快捷鍵：INFO / CFG / DBG / PING / STAT now / BOOT (重新啟動)。
5.5 檔案選單
• 開始錄製原始資料…：把收到的 bytes 原封不動存成 .bin，之後可用任何解析器處理。
• 韌體更新…：見 §10。Page 17¶
Expand page text (copyable)
• 說明 → 語言：繁體中文 / English (重開生效)；淺色 / 深色主題。

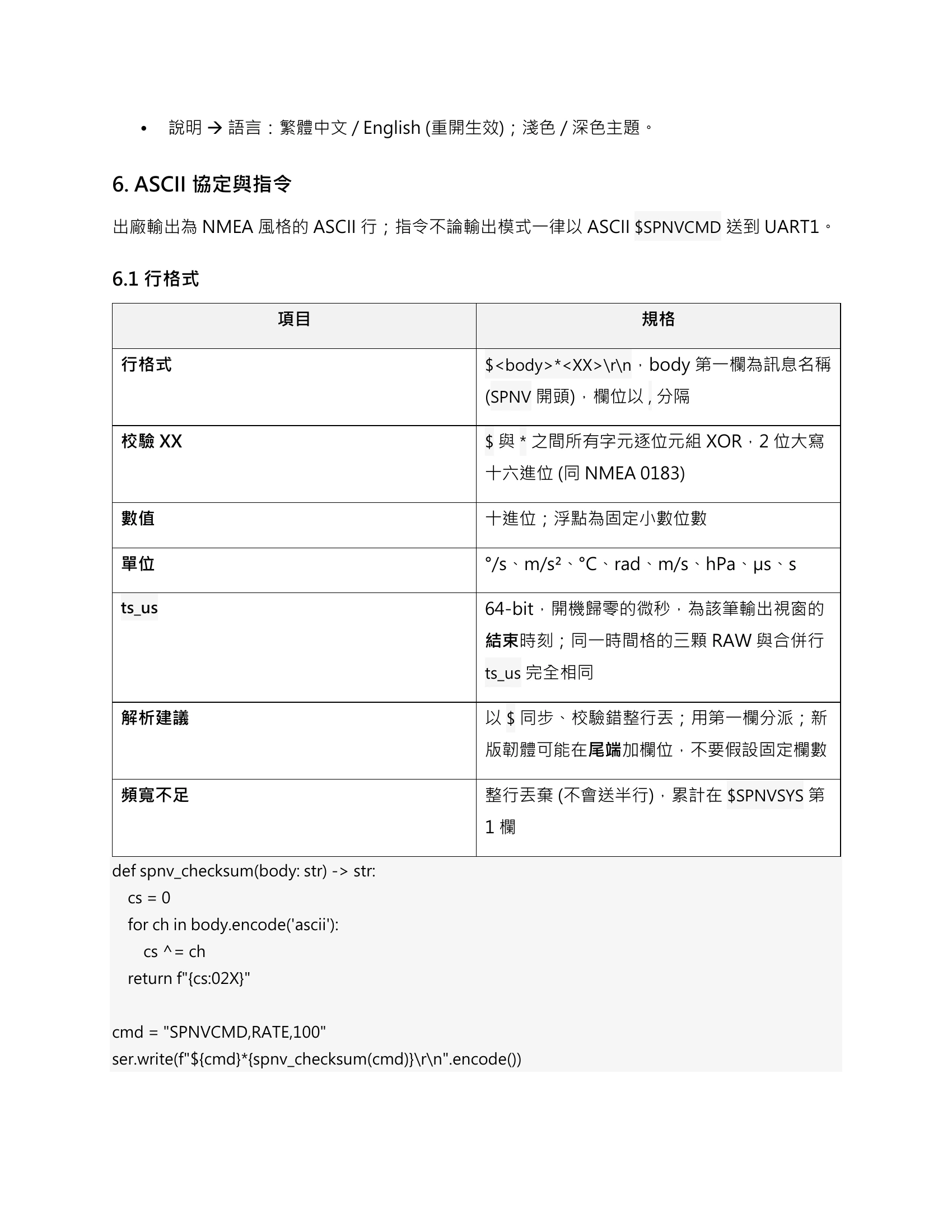

6. ASCII 協定與指令
出廠輸出為 NMEA 風格的 ASCII 行；指令不論輸出模式一律以 ASCII $SPNVCMD 送到 UART1。
6.1 行格式
項目 規格
行格式 $<body>*<XX>\r\n，body 第一欄為訊息名稱
(SPNV 開頭)，欄位以 , 分隔
校驗 XX $ 與 * 之間所有字元逐位元組 XOR，2 位大寫
十六進位 (同 NMEA 0183)
數值 十進位；浮點為固定小數位數
單位 °/s、m/s²、°C、rad、m/s、hPa、µs、s
ts_us 64-bit，開機歸零的微秒，為該筆輸出視窗的
結束時刻；同一時間格的三顆 RAW 與合併行
ts_us 完全相同
解析建議 以 $ 同步、校驗錯整行丟；用第一欄分派；新
版韌體可能在尾端加欄位，不要假設固定欄數
頻寬不足 整行丟棄 (不會送半行)，累計在 $SPNVSYS 第
1欄
def spnv_checksum(body: str) -> str:
cs = 0
for ch in body.encode('ascii'):
cs ^= ch
return f"{cs:02X}"
cmd = "SPNVCMD,RATE,100"
ser.write(f"${cmd}*{spnv_checksum(cmd)}\r\n".encode())Page 18¶
Expand page text (copyable)

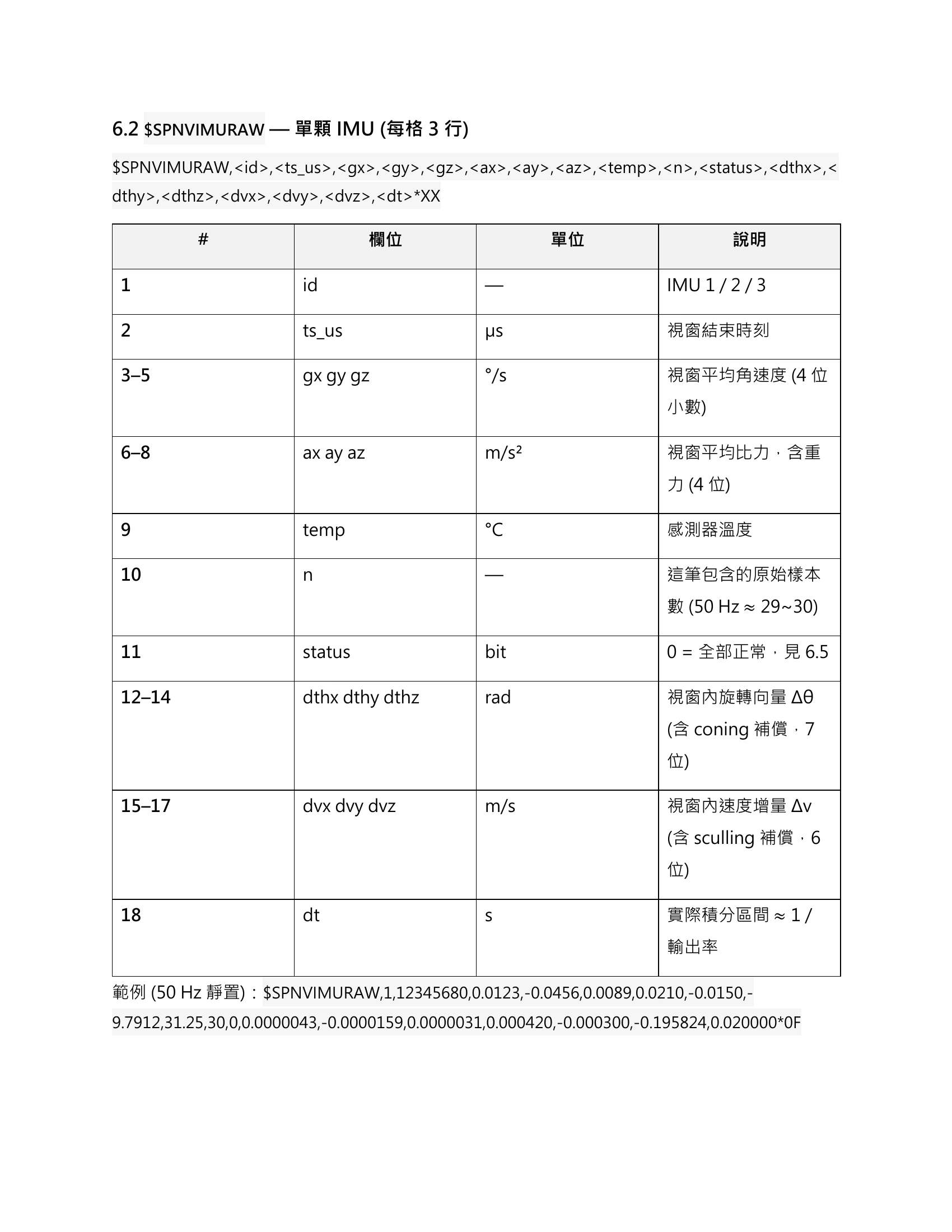

6.2 $SPNVIMURAW — 單顆 IMU (每格 3 行)
$SPNVIMURAW,<id>,<ts_us>,<gx>,<gy>,<gz>,<ax>,<ay>,<az>,<temp>,<n>,<status>,<dthx>,<
dthy>,<dthz>,<dvx>,<dvy>,<dvz>,<dt>*XX
# 欄位 單位 說明
1 id — IMU 1 / 2 / 3
2 ts_us µs 視窗結束時刻
3–5 gx gy gz °/s 視窗平均角速度 (4 位
小數)
6–8 ax ay az m/s² 視窗平均比力，含重
力 (4 位)
9 temp °C 感測器溫度
10 n — 這筆包含的原始樣本
數 (50 Hz ≈ 29~30)
11 status bit 0 = 全部正常，見 6.5
12–14 dthx dthy dthz rad 視窗內旋轉向量 Δθ
(含 coning 補償，7
位)
15–17 dvx dvy dvz m/s 視窗內速度增量 Δv
(含 sculling 補償，6
位)
18 dt s 實際積分區間 ≈ 1 /
輸出率
範例 (50 Hz 靜置)：$SPNVIMURAW,1,12345680,0.0123,-0.0456,0.0089,0.0210,-0.0150,-
9.7912,31.25,30,0,0.0000043,-0.0000159,0.0000031,0.000420,-0.000300,-0.195824,0.020000*0FPage 19¶
Expand page text (copyable)

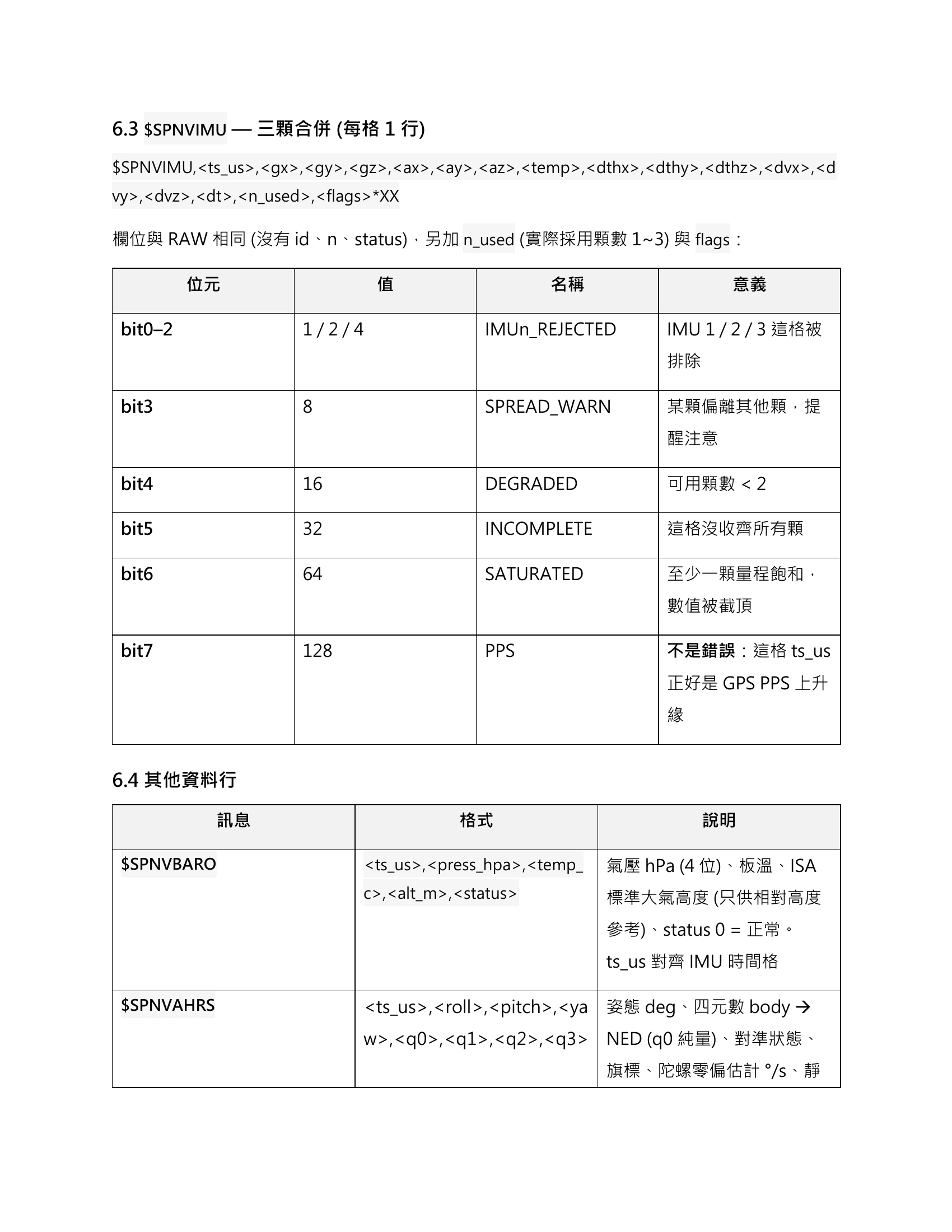

6.3 $SPNVIMU — 三顆合併 (每格 1 行)
$SPNVIMU,<ts_us>,<gx>,<gy>,<gz>,<ax>,<ay>,<az>,<temp>,<dthx>,<dthy>,<dthz>,<dvx>,<d
vy>,<dvz>,<dt>,<n_used>,<flags>*XX
欄位與 RAW 相同 (沒有 id、n、status)，另加 n_used (實際採用顆數 1~3) 與 flags：
位元 值 名稱 意義
bit0–2 1/2/4 IMUn_REJECTED IMU 1 / 2 / 3 這格被
排除
bit3 8 SPREAD_WARN 某顆偏離其他顆，提
醒注意
bit4 16 DEGRADED 可用顆數 < 2
bit5 32 INCOMPLETE 這格沒收齊所有顆
bit6 64 SATURATED 至少一顆量程飽和，
數值被截頂
bit7 128 PPS 不是錯誤：這格 ts_us
正好是 GPS PPS 上升
緣
6.4 其他資料行
訊息 格式 說明
$SPNVBARO <ts_us>,<press_hpa>,<temp_ 氣壓 hPa (4 位)、板溫、ISA
c>,<alt_m>,<status> 標準大氣高度 (只供相對高度
參考)、status 0 = 正常。
ts_us 對齊 IMU 時間格
$SPNVAHRS <ts_us>,<roll>,<pitch>,<ya 姿態 deg、四元數 body →
w>,<q0>,<q1>,<q2>,<q3> NED (q0 純量)、對準狀態、
旗標、陀螺零偏估計 °/s、靜Page 20¶
Expand page text (copyable)
訊息 格式 說明
,<align>,<flags>,<bgx>,<b 止零偏校正進度 zb_s (s，0 ~
gy>,<bgz>,<zb_s> 10)
$SPNVPPS <ts_us>,<edges>,<captures>, GPS PPS 狀態，見 §8.2
<state>,<err_ppm>,<age_ms
>,<align>
$SPNVSTAT <id>,<dry>,<out>,<crc_err>, 每顆 1 Hz 統計；crc_err /
<frame_err>,<spi_timeout>,< spi_timeout / dropped 正常
dropped>,…
為0
$SPNVFUS <outputs>,<rej1>,<rej2>,<rej 合併統計
3>,<incomplete>,<degraded
>,<gth>,<ath>
$SPNVSYS <uart_drop>,…,<rate_hz>,<ou 系統統計 (18 欄)；uart_drop
t_mode>,…,<proto_mode>,<b / u2_drop 增加 = 頻寬不足；
aud>,<pps_state>,<u2_drop>
最後兩欄 trig_cnt / trig_rej =
外部觸發數 / 被擋的毛刺
AHRS align：0 = 初始對準中 (開機或 reset 後 1 秒，請靜置)；1 = roll / pitch 有效、yaw 為相
對角會漂；2 = 已用 HDG 手動給航向。AHRS flags：bit0 動態中、bit1 零偏估計暫停、bit2 航
向來自 HDG、bit3 本筆不用加速度計、bit4 對準時板子有動 (建議靜置後 AHRS,reset)、bit5 陀
螺零偏已由 ≥ 10 秒的靜止時段估計過 (狀態，不是警告)、bit6 最近 10 秒判定為靜止 (狀態)。
6.5 IMU status 位元
status 是該輸出視窗內所有原始樣本旗標的 OR，意思是「這段時間內有沒有發生過」。判斷資料
好壞請用 status & 0x7F。
位元 值 名稱 意義 資料可信度
bit0 1 SPI_CRC 內部通訊錯誤 不可信
bit1 2 CE 感測器收到無效 仍有效
請求Page 21¶
Expand page text (copyable)

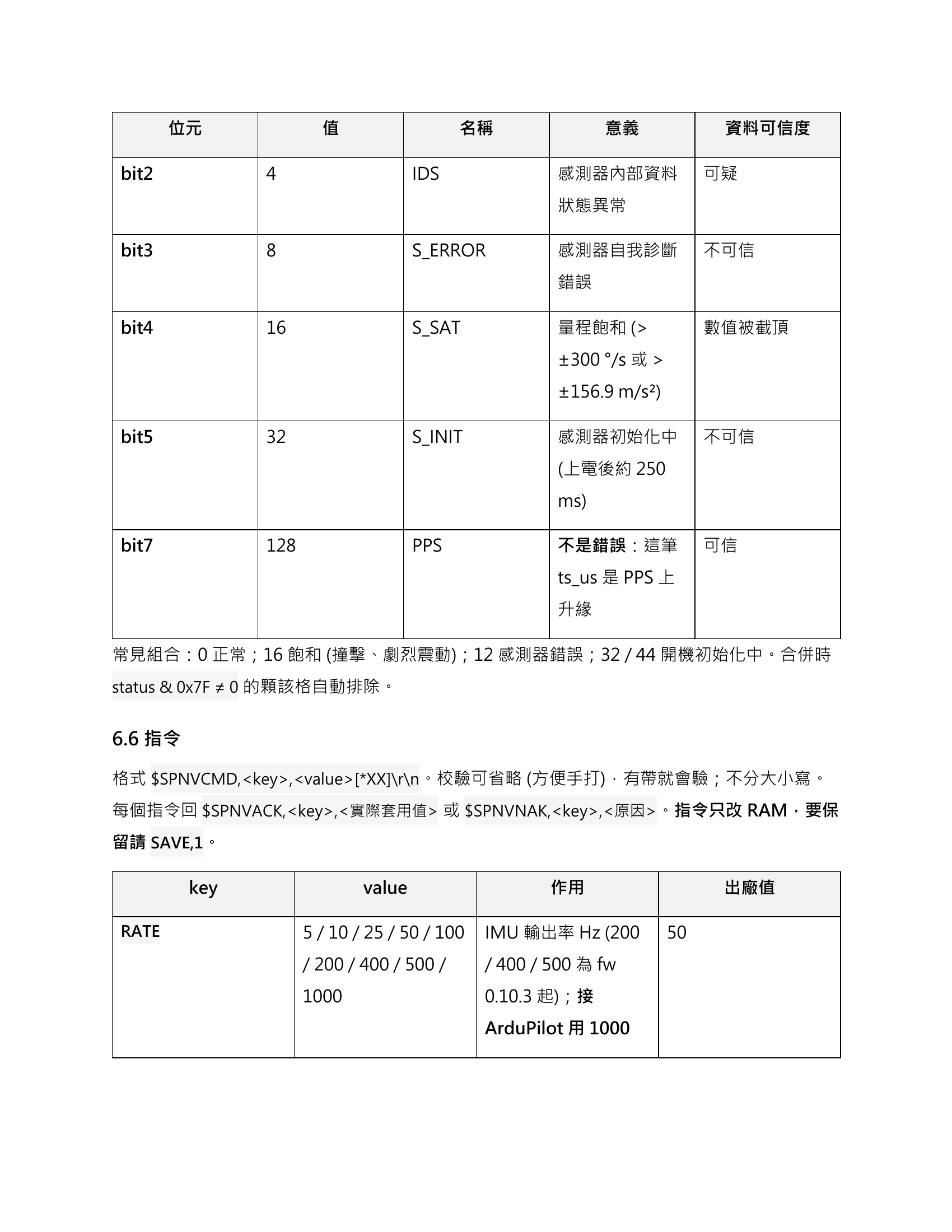

位元 值 名稱 意義 資料可信度
bit2 4 IDS 感測器內部資料 可疑
狀態異常
bit3 8 S_ERROR 感測器自我診斷 不可信
錯誤
bit4 16 S_SAT 量程飽和 (> 數值被截頂
±300 °/s 或 >
±156.9 m/s²)
bit5 32 S_INIT 感測器初始化中 不可信
(上電後約 250
ms)
bit7 128 PPS 不是錯誤：這筆 可信
ts_us 是 PPS 上
升緣
常見組合：0 正常；16 飽和 (撞擊、劇烈震動)；12 感測器錯誤；32 / 44 開機初始化中。合併時
status & 0x7F ≠ 0 的顆該格自動排除。
6.6 指令
格式 $SPNVCMD,<key>,<value>[*XX]\r\n。校驗可省略 (方便手打)，有帶就會驗；不分大小寫。
每個指令回 $SPNVACK,<key>,<實際套用值> 或 $SPNVNAK,<key>,<原因>。指令只改 RAM，要保
留請 SAVE,1。
key value 作用 出廠值
RATE 5 / 10 / 25 / 50 / 100 IMU 輸出率 Hz (200 50
/ 200 / 400 / 500 / / 400 / 500 為 fw
1000 0.10.3 起)；接
ArduPilot 用 1000Page 22¶
Expand page text (copyable)
key value 作用 出廠值
OUT raw / fused / both / UART1 送哪些 IMU both
none 行
BARO 0/1 氣壓行關 / 開 1
BRATE 10 / 25 / 50 / 100 氣壓輸出率 Hz 50
AHRS 0 / 1 / reset 姿態行關 / 開；reset 1
= 重新對準 (靜置 1
秒)
HDG −360 ~ 360 手動設定航向 deg —
(align 需 ≥ 1)
AKP / AKI 0 ~ 50 AHRS 增益 Kp / Ki 2.0 / 0.05
GTH / ATH 0 < v ≤ 100 合併剔除門檻 °/s / 0.5 / 0.5
m/s²
STAT 0 / 1 / now 1 Hz 統計關 / 開； 1
now = 立刻送一組
HB 0/1 診斷心跳 $SPNVHB 0
MODE ascii / binary UART1 輸出協定 ascii
(ACK 以舊模式送出)
BAUD 460800 / 921600 / UART1 鮑率 (ACK 以 460800
1500000 / 2000000 舊鮑率送出，主機收
到後再切)
U2OUT raw / fused / ahrs / UART2 輸出內容 raw
baro / stat 用 + 組
合；none；all
U2MODE ascii / binary UART2 協定 binaryPage 23¶
Expand page text (copyable)

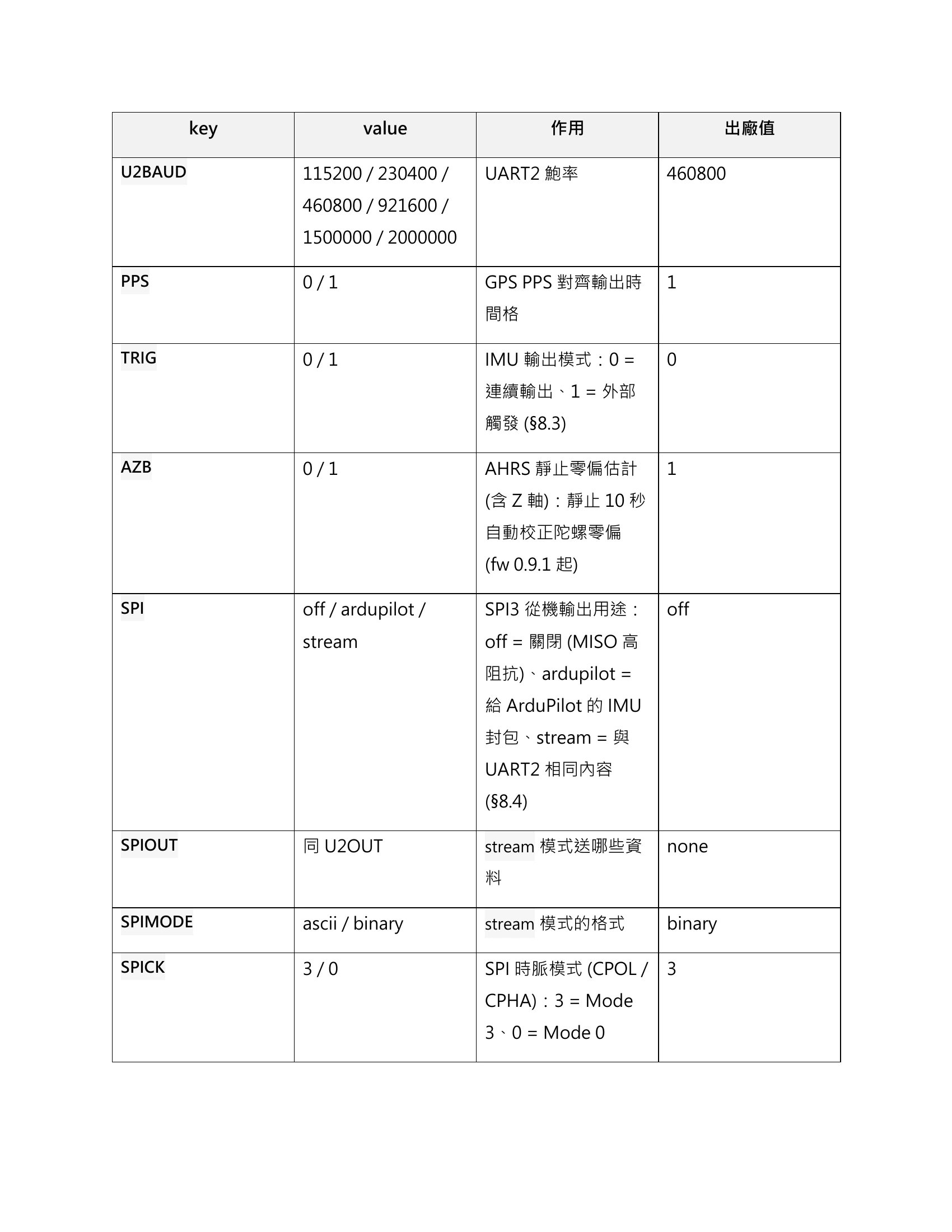

key value 作用 出廠值
U2BAUD 115200 / 230400 / UART2 鮑率 460800
460800 / 921600 /
1500000 / 2000000
PPS 0/1 GPS PPS 對齊輸出時 1
間格
TRIG 0/1 IMU 輸出模式：0 = 0
連續輸出、1 = 外部
觸發 (§8.3)
AZB 0/1 AHRS 靜止零偏估計 1
(含 Z 軸)：靜止 10 秒
自動校正陀螺零偏
(fw 0.9.1 起)
SPI off / ardupilot / SPI3 從機輸出用途： off
stream off = 關閉 (MISO 高
阻抗)、ardupilot =
給 ArduPilot 的 IMU
封包、stream = 與
UART2 相同內容
(§8.4)
SPIOUT 同 U2OUT stream 模式送哪些資 none
料
SPIMODE ascii / binary stream 模式的格式 binary
SPICK 3/0 SPI 時脈模式 (CPOL / 3
CPHA)：3 = Mode
3、0 = Mode 0Page 24¶
Expand page text (copyable)
key value 作用 出廠值
SAVE 1 目前全部設定寫入 —
flash (期間 IMU 短暫
停止)
FACTORY 1 恢復出廠設定 (校正不 —
清)；ACK 後主機改回
460800 ASCII
CFG 1 印目前設定 —
$SPNVCFG +
$SPNVU2 + $SPNVSPI
INFO 1 印版本、重置原因、 —
序號、初始化結果
REINIT 1 重新初始化三顆 IMU —
PING 任意字串 連線測試，原樣回傳 —
BOOT 1 重新啟動 (經 —
bootloader，載入已
存設定)
CAL 1 印目前校正 —
$SPNVCAL
ACAL <imu>,<bx>,<by>,<b 設定加速度校正：a = 無校正
z>,<kx>,<ky>,<kz> (a_raw − b) · k；|b| ≤
2、0.95 ≤ k ≤ 1.05
FWGT g|a,<w1>,<w2>,<w3> 合併權重 (陀螺 / 加速 全1
度)，相對值 0 < w ≤
100
CALSAVE 1 校正與權重寫入 flash —Page 25¶
Expand page text (copyable)
key value 作用 出廠值

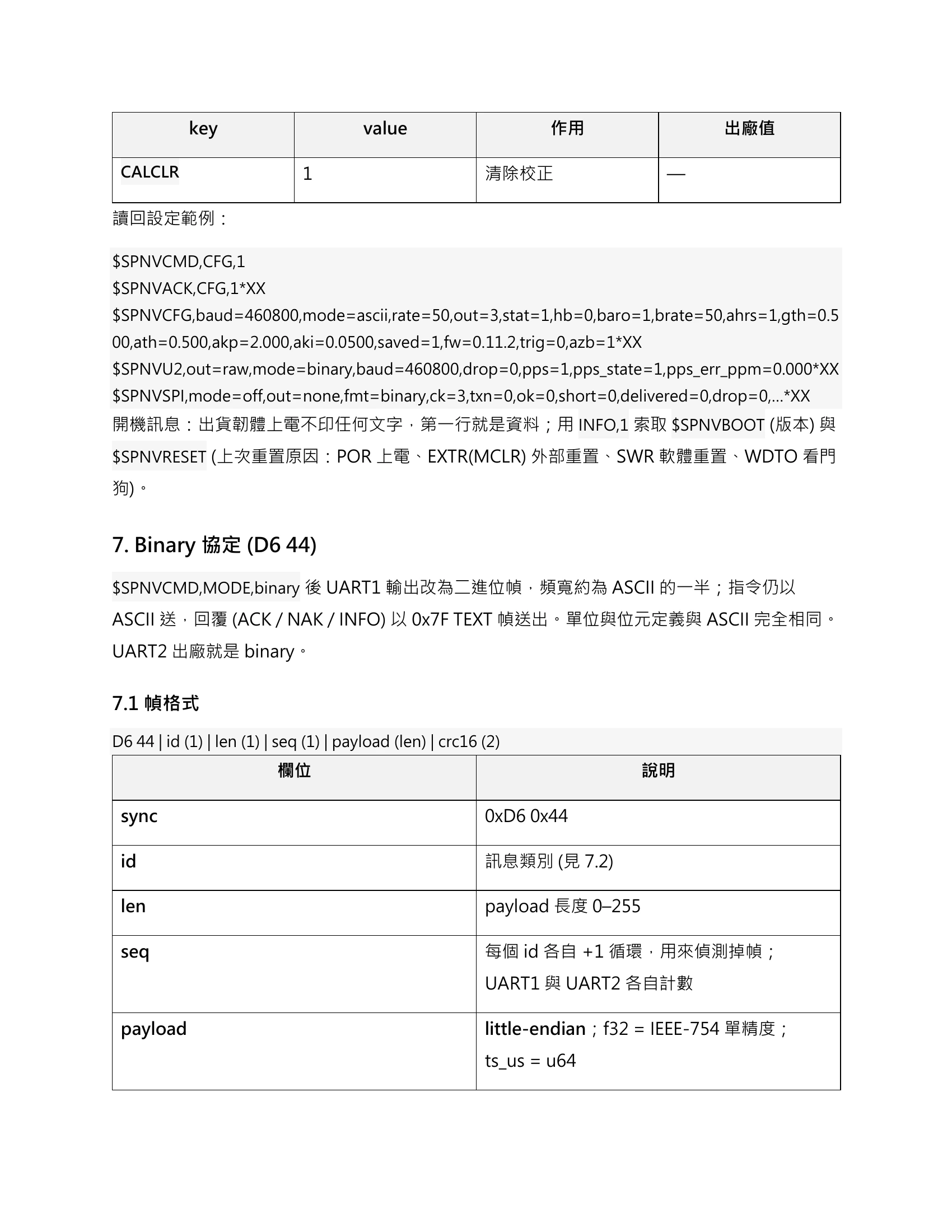

CALCLR 1 清除校正 —
讀回設定範例：
$SPNVCMD,CFG,1
$SPNVACK,CFG,1*XX
$SPNVCFG,baud=460800,mode=ascii,rate=50,out=3,stat=1,hb=0,baro=1,brate=50,ahrs=1,gth=0.5
00,ath=0.500,akp=2.000,aki=0.0500,saved=1,fw=0.11.2,trig=0,azb=1*XX
$SPNVU2,out=raw,mode=binary,baud=460800,drop=0,pps=1,pps_state=1,pps_err_ppm=0.000*XX
$SPNVSPI,mode=off,out=none,fmt=binary,ck=3,txn=0,ok=0,short=0,delivered=0,drop=0,…*XX
開機訊息：出貨韌體上電不印任何文字，第一行就是資料；用 INFO,1 索取 $SPNVBOOT (版本) 與
$SPNVRESET (上次重置原因：POR 上電、EXTR(MCLR) 外部重置、SWR 軟體重置、WDTO 看門
狗)。
7. Binary 協定 (D6 44)
$SPNVCMD,MODE,binary 後 UART1 輸出改為二進位幀，頻寬約為 ASCII 的一半；指令仍以
ASCII 送，回覆 (ACK / NAK / INFO) 以 0x7F TEXT 幀送出。單位與位元定義與 ASCII 完全相同。
UART2 出廠就是 binary。
7.1 幀格式
D6 44 | id (1) | len (1) | seq (1) | payload (len) | crc16 (2)
欄位 說明
sync 0xD6 0x44
id 訊息類別 (見 7.2)
len payload 長度 0–255
seq 每個 id 各自 +1 循環，用來偵測掉幀；
UART1 與 UART2 各自計數
payload little-endian；f32 = IEEE-754 單精度；
ts_us = u64Page 26¶
Expand page text (copyable)
欄位 說明
crc16 CRC-16/CCITT-FALSE (poly 0x1021、init
0xFFFF、不反射、無 xorout)，LE，範圍為
id、len、seq、payload；"123456789" →
0x29B1
def crc16_ccitt(data: bytes) -> int:
crc = 0xFFFF
for b in data:
crc ^= b << 8
for _ in range(8):
crc = ((crc << 1) ^ 0x1021) & 0xFFFF if crc & 0x8000 else (crc << 1) & 0xFFFF
return crc
# 驗證：crc16_ccitt(frame[2:5+len]) == int.from_bytes(frame[5+len:7+len], 'little')
7.2 訊息表
id 名稱 對應 ASCII payload Python struct
0x01 IMU_RAW $SPNVIMURAW 68 <BBHQ3f3ff3f3ff
0x02 IMU (合併) $SPNVIMU 68 <Q3f3ff3f3ffBBB
B
0x03 BARO $SPNVBARO 24 <QfffB3x
0x04 AHRS $SPNVAHRS 52 <Q4f3f3fBBH
0x05 PPS $SPNVPPS 24 <QIIiBBH
0x10 STAT $SPNVSTAT 44 <BBBB9IHH
0x11 FUS $SPNVFUS 32 <6Iff
0x12 SYS $SPNVSYS 48 (fw 0.8.0： <7IHBBBBBBIII
40；更舊：36)
0x7F TEXT ACK / NAK / 可變 ASCII 字串 (不含
INFO 等文字 $、*XX)Page 27¶
Expand page text (copyable)
7.3 欄位配置
0x01 IMU_RAW：imu_id u8、status u8、n u16、ts_us u64、gyro[3] f32 °/s、acc[3] f32
m/s²、temp f32 °C、dth[3] f32 rad、dv[3] f32 m/s、dt f32 s。
0x02 IMU：ts_us u64、gyro[3]、acc[3]、temp、dth[3]、dv[3]、dt (f32)、n_used u8、flags
u8、used_mask u8 (bit n = IMU n+1 有採用)、reserved u8。
0x03 BARO：ts_us u64、press_hpa f32、temp_c f32、alt_m f32、status u8、reserved[3]。
0x04 AHRS：ts_us u64、q[4] f32 (q0 q1 q2 q3，body → NED)、roll / pitch / yaw f32 deg、
gyro_bias[3] f32 °/s、align u8、flags u8、zb_ds u16 (靜止零偏校正進度，單位 0.1 s)。（注
意：順序為先四元數、再歐拉角，與 ASCII 不同。）
0x05 PPS：ts_us u64 (最近合格 PPS 邊緣)、edges u32、captures u32、err_ppb i32 (本地晶
振相對 PPS，+ = 本地快)、state u8、align u8、age_ms u16。
0x10 STAT：imu_id、dry_timeout、dry_pin、isr_cpu_pct (u8)、dry、out、crc_err、
frame_err、spi_timeout、dropped、dcnt_skip、dry_kicks、resync (u32)、isr_us_max、
isr_us_last (u16)。
0x11 FUS：outputs、rej[3]、incomplete、degraded (u32)、gyro_thresh、acc_thresh
(f32)。
0x12 SYS：uart_drop、loops_per_s、uart_resets、pps_cnt、baro_samples、baro_i2c_err、
baro_timeouts (u32)、rate_hz u16、isr_cpu_total_pct u8、out_mode u8 (0 none / 1 raw / 2
fused / 3 both)、baro_stale u8、baro_hz u8、proto_mode u8 (0 ascii / 1 binary)、pps_state
u8、u2_drop u32、trig_cnt u32、trig_rej u32。解析時依 len 判斷 36 / 40 / 48。
7.4 頻寬參考 (binary)
設定 流量 460800 921600
50 Hz both + AHRS ≈ 19 kB/s OK OK
+ BARO
100 Hz both + ≈ 37 kB/s OK OK
AHRS + BAROPage 28¶
Expand page text (copyable)
設定 流量 460800 921600
200 Hz fused + ≈ 27 kB/s OK OK
AHRS
400 Hz fused + ≈ 54 kB/s 超過 OK
AHRS
500 Hz fused + ≈ 67 kB/s 超過 OK
AHRS
1000 Hz 單顆 raw ≈ 75 kB/s 超過 OK
1000 Hz fused + ≈ 134 kB/s 超過 超過 → 用 1500000 /
AHRS 2000000
460800 bps 實際約 46 kB/s。GUI 參數頁的頻寬估計會在 ≥ 90% 時標紅。
8. UART2、GPS PPS 對齊、外部觸發、SPI 飛控輸出
8.1 UART2 第二輸出埠
UART2 (J1 pin 9 U2TX) 是只輸出的第二個資料埠，適合同時接飛控 / 導航電腦與 GUI。出廠為
binary、三顆 IMU 原始資料 (raw)、460800 bps，上電即輸出。
• 設定一律經 UART1：GUI 參數頁「UART2」分組，或指令 U2OUT / U2MODE /
U2BAUD，再 SAVE,1。U2RX 目前不收指令。
• 輸出內容可複選：raw 三顆 IMU、fused 合併、ahrs 姿態、baro 氣壓、stat 1 Hz 統計 +
PPS 狀態。例：$SPNVCMD,U2OUT,raw+baro。
• 格式與 UART1 完全相同 (ASCII 行或 D6 44 幀)；binary seq 自己計數。ACK / NAK /
INFO 等文字只走 UART1。
• 與 UART1 的 OUT / BARO / AHRS / STAT 互不影響，例如 UART1 只送合併給 GUI、
UART2 送三顆 raw 給飛控。
• 頻寬：binary raw 三顆 = 225 byte / 輸出，100 Hz ≈ 22.5 kB/s (460800 OK)；1000 Hz
≈ 225 kB/s 超過 2000000 bps，請改送 fused 或降頻。緩衝滿整筆丟棄，累計在
$SPNVSYS 第 16 欄與 GUI 系統卡「UART 丟棄 (U2 n)」。Page 29¶
Expand page text (copyable)
8.2 GPS PPS 對齊
GPS (或任何 1 Hz 參考) 的 PPS 接到 GPS_PPS_IN (pin 13) 後，IMU 輸出時間格的 0 點會對齊
PPS 上升緣。模組不接收 GPS 時間，只用邊緣；主機把帶 PPS 標記的那一筆對到 GPS 整秒即
可。出廠已開啟 (PPS,1)，沒接 PPS 時自動用自由時間格。
• 鎖定後每個 PPS 秒之間剛好輸出 RATE 筆，其中一筆的 ts_us 等於 PPS 上升緣時間戳；該
筆 $SPNVIMURAW status bit7 = 1、$SPNVIMU flags bit7 = 1。
• 每秒以量到的 PPS 間隔修正本地晶振誤差 (格點間隔 = 量到的 1 s / RATE)，晶振的數十
ppm 偏差不會累積。err_ppm 即此偏差。
• ts_us 仍是模組自己的開機時鐘；PPS 只決定「在哪個時間點切輸出視窗」。
• 鎖定那一刻時間格會跳一次相位 (最多一個輸出週期)，該筆 dt 較短或較長；之後連續。
• 電氣：3.3 V CMOS，上升緣有效，內部下拉，不要超過 3.3 V。脈衝寬度 ≥ 1 µs (GPS 一
般 100 ms)。
GPS_PPS_IN 輸入要求 (精度與容許範圍)
項目 要求
頻率 / 週期 1 Hz，相鄰兩個上升緣的間隔必須在 1 s ± 1000 ppm 內 (0.999 ~
1.001 Hz，即 999 ~ 1001 ms)。GPS 模組的 PPS 沒有問題；MCU 軟
體延時、一般信號產生器、PC 定時產生的 1 Hz 常常不夠準
抖動 每個間隔都必須在上述範圍內。任何一次超出就重新取得，連續 2 個合
格間隔才會鎖定
鎖定 連續 2 個合格 1 s 間隔 → state 由 2 (ACQUIRING) 變 3 (LOCKED)
漏脈衝 漏掉 1 ~ 9 個脈衝仍可沿用相位 (間隔為 k 秒 ± k × 1000 ppm，k = 2
~ 10)；失去 PPS 超過 1.5 s 進入 HOLDOVER
雜訊 間隔短於 1 s − 1000 ppm 的邊緣視為毛刺丟棄，不影響狀態；captures
− edges 為被擋掉的次數
量測解析度 模組 50 MHz 時脈擷取邊緣，解析度 20 ns；err_ppm 為本地晶振相對
PPS 的偏差 (一般數十 ppm 內)Page 30¶
Expand page text (copyable)

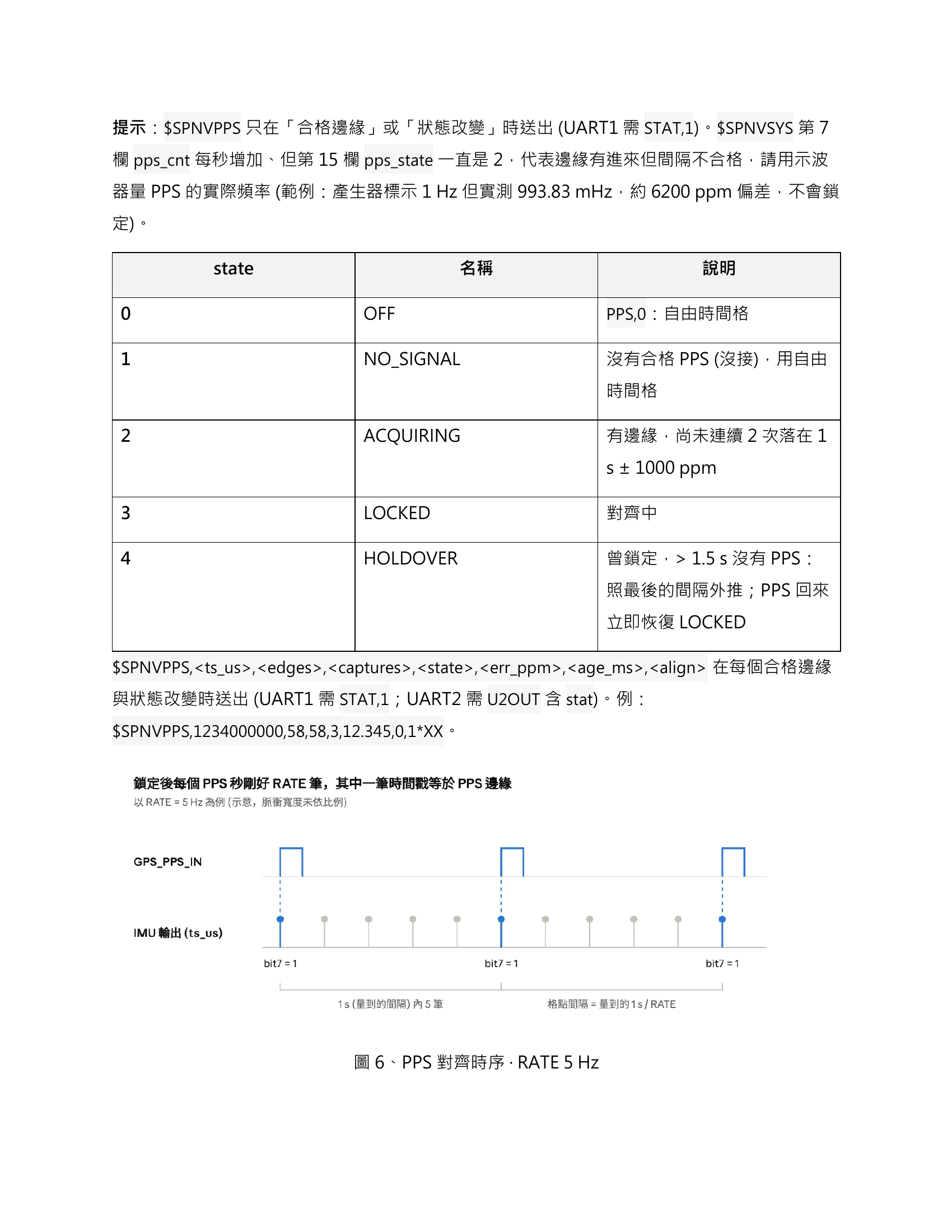

提示：$SPNVPPS 只在「合格邊緣」或「狀態改變」時送出 (UART1 需 STAT,1)。$SPNVSYS 第 7
欄 pps_cnt 每秒增加、但第 15 欄 pps_state 一直是 2，代表邊緣有進來但間隔不合格，請用示波
器量 PPS 的實際頻率 (範例：產生器標示 1 Hz 但實測 993.83 mHz，約 6200 ppm 偏差，不會鎖
定)。
state 名稱 說明
0 OFF PPS,0：自由時間格
1 NO_SIGNAL 沒有合格 PPS (沒接)，用自由
時間格
2 ACQUIRING 有邊緣，尚未連續 2 次落在 1
s ± 1000 ppm
3 LOCKED 對齊中
4 HOLDOVER 曾鎖定，> 1.5 s 沒有 PPS：
照最後的間隔外推；PPS 回來
立即恢復 LOCKED
$SPNVPPS,<ts_us>,<edges>,<captures>,<state>,<err_ppm>,<age_ms>,<align> 在每個合格邊緣
與狀態改變時送出 (UART1 需 STAT,1；UART2 需 U2OUT 含 stat)。例：
$SPNVPPS,1234000000,58,58,3,12.345,0,1*XX。
圖 6、PPS 對齊時序 · RATE 5 HzPage 31¶
Expand page text (copyable)
帶 bit7 的那一筆 ts_us 就是 PPS 上升緣，主機把它對到 GPS 整秒，其餘各筆依序往後推 1 /
RATE。
8.3 外部觸發 (EXT_TRIGGER)
IMU 有兩種輸出模式，用 $SPNVCMD,TRIG,0|1 或 GUI 參數頁「IMU 輸出模式」切換，SAVE,1 後
上電即為該模式（fw 0.9.0 起）。
模式 TRIG 上電後 每筆輸出 EXT_TRIGGER
連續輸出 0 自動依 RATE 輸 一個 RATE 時間 忽略
(Continuous， 出 格
出廠)
外部觸發 1 不輸出，等觸發 兩次觸發之間 每個上升緣輸出
(Trigger) 一筆
外部觸發模式的行為：
• 第一個上升緣只是起點，不輸出；之後每個上升緣輸出一筆（三顆 $SPNVIMURAW +
$SPNVIMU + $SPNVAHRS，仍依 OUT / AHRS / U2OUT 開關）。外部送 100 Hz 就輸出
100 筆。
• 該筆 ts_us = 觸發上升緣的時間戳；Δθ / Δv = 上一個觸發到這個觸發之間的完整積分，dt
= 兩次觸發的間隔。逐筆相加不重複、不漏，觸發頻率不必是 RATE 的倍數。
• 輸出延遲：觸發後約 0.7 ms（一個原始樣本）加上處理與傳輸時間。
• 建議頻率 1 ~ 1000 Hz。間隔小於 0.5 ms 的邊緣當毛刺丟棄；超過約 10 秒沒有觸發，下
一個觸發重新當起點；間隔超過 1 秒時 AHRS 不更新。
• RATE 在此模式不影響 IMU 輸出；氣壓計照 BRATE 自己輸出；PPS 對齊不作用。頻寬請
以觸發頻率估算。
• 電氣：3.3 V CMOS，上升緣有效，內部下拉（沒接線不會誤觸發）。觸發源請用推挽 3.3
V 輸出、脈衝寬度 ≥ 1 µs，不要超過 3.3 V。
• 確認：$SPNVCFG 的 trig=；$SPNVSYS 第 17 / 18 欄 trig_cnt（已採用的觸發數）/ trig_rej
（被丟掉的毛刺）；GUI 系統卡「輸出模式」。Page 32¶
Expand page text (copyable)
8.4 SPI 飛控輸出與 ArduPilot (fw 0.10.0 起)
J1 pin 6 / 8 / 10 / 12 是 SPI 從機介面：IMU600 為從機，飛控 (或其他主機) 為主機，以固定週
期讀取封包。封包含合併後的 Δθ / Δv 與三顆 IMU 各自的 Δθ / Δv，可直接作為 ArduPilot 飛控
的外接 IMU。出廠為關閉 (MISO 高阻抗)，用 SPI 指令或 GUI 參數頁「SPI3 輸出」開啟，並
SAVE,1 保存。
ArduPilot 請把 IMU 輸出率設為 1000 Hz。ArduPilot 的起飛前檢查要求陀螺後端速率不低於主
迴圈速率的 1.8 倍 (預設 400 Hz 主迴圈需 720 Hz 以上)，200 / 400 / 500 Hz 會出現 PreArm:
Gyro n rate 400Hz < loop rate*1.8 720Hz 而無法解鎖。200 / 400 / 500 Hz 適用於 UART 輸出或其
他主機。
介面規格
項目 規格
電氣 3.3 V；CS 低態有效 (模組內部上拉，飛控沒上電時不會浮接)；MOSI
未使用，主機送 0；SPI 關閉時 MISO 高阻抗
時序 Mode 3 (出廠，SPICK,3) 或 Mode 0 (SPICK,0)；MSB first；建議 SCK 2
MHz (已用 ArduPilot 驗證)
讀取 每次 CS 低態讀 128 bytes；讀滿才算讀走，讀不滿下一次 CS 重給同一
包；讀超過 128 bytes 補 0。沒有 DRDY 腳，主機以固定週期 (建議輸
出週期的 0.9 倍) 讀取，pending > 0 時可立即再讀
佇列 16 包 (1000 Hz 時 16 ms)；主機沒讀走時丟最舊的
封包格式 (128 bytes，little-endian，SPI, ArduPilot)
offset 型別 內容
0 u8 × 2 0x53 0x4E ("SN")
2 u8 版本 = 1
3 u8 類型：0 = 空 (沒有新資料)、1 = IMU、2 = 串流Page 33¶
Expand page text (copyable)

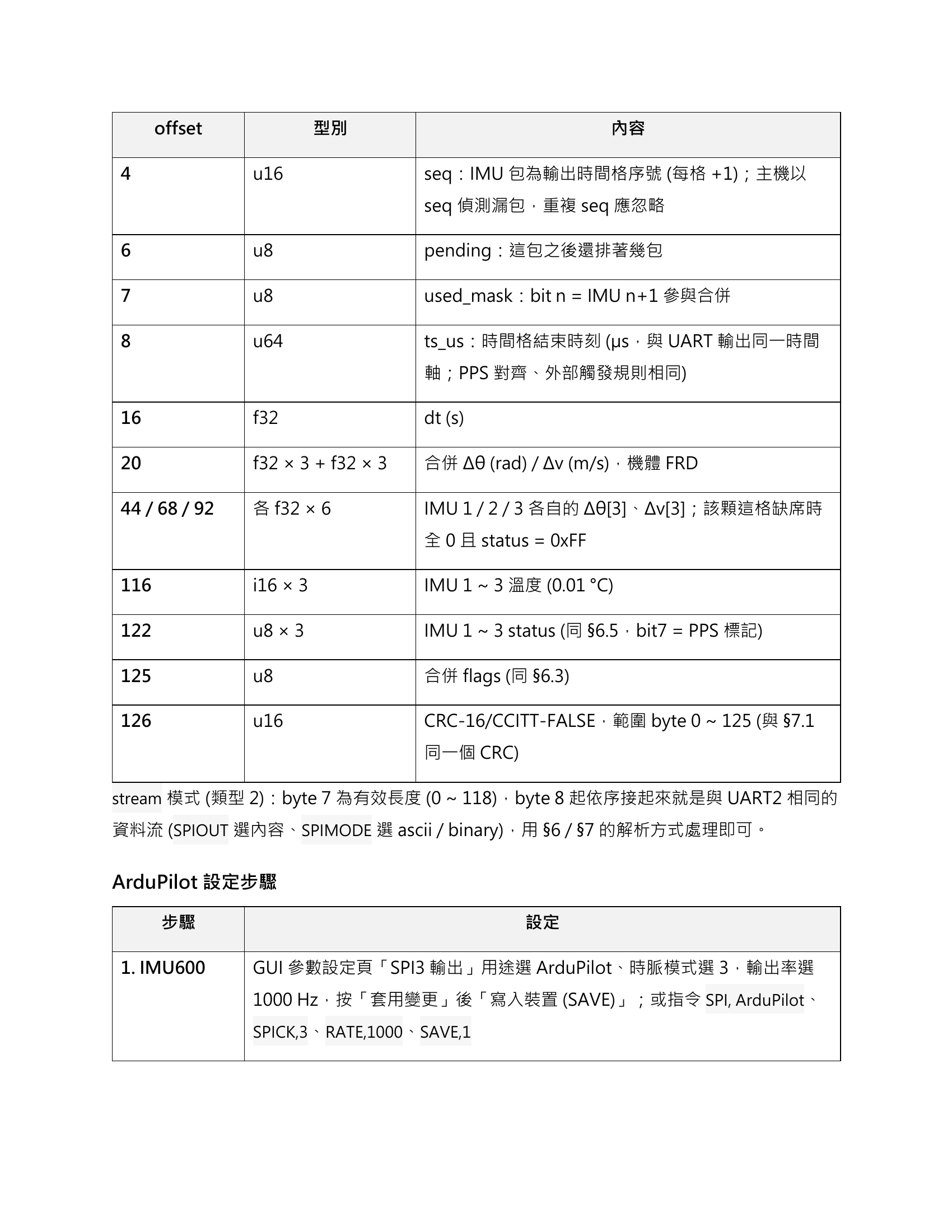

offset 型別 內容
4 u16 seq：IMU 包為輸出時間格序號 (每格 +1)；主機以
seq 偵測漏包，重複 seq 應忽略
6 u8 pending：這包之後還排著幾包
7 u8 used_mask：bit n = IMU n+1 參與合併
8 u64 ts_us：時間格結束時刻 (µs，與 UART 輸出同一時間
軸；PPS 對齊、外部觸發規則相同)
16 f32 dt (s)
20 f32 × 3 + f32 × 3 合併 Δθ (rad) / Δv (m/s)，機體 FRD
44 / 68 / 92 各 f32 × 6 IMU 1 / 2 / 3 各自的 Δθ[3]、Δv[3]；該顆這格缺席時
全 0 且 status = 0xFF
116 i16 × 3 IMU 1 ~ 3 溫度 (0.01 °C)
122 u8 × 3 IMU 1 ~ 3 status (同 §6.5，bit7 = PPS 標記)
125 u8 合併 flags (同 §6.3)
126 u16 CRC-16/CCITT-FALSE，範圍 byte 0 ~ 125 (與 §7.1
同一個 CRC)
stream 模式 (類型 2)：byte 7 為有效長度 (0 ~ 118)，byte 8 起依序接起來就是與 UART2 相同的
資料流 (SPIOUT 選內容、SPIMODE 選 ascii / binary)，用 §6 / §7 的解析方式處理即可。
ArduPilot 設定步驟
步驟 設定
1. IMU600 GUI 參數設定頁「SPI3 輸出」用途選 ArduPilot、時脈模式選 3，輸出率選
1000 Hz，按「套用變更」後「寫入裝置 (SAVE)」；或指令 SPI, ArduPilot、
SPICK,3、RATE,1000、SAVE,1Page 34¶
Expand page text (copyable)
步驟 設定
2. UART1 同時接 GUI 時，1000 Hz 的 ASCII 三顆資料遠超過 UART1 頻寬 (uart_drop
會增加、儀表板速率顯示不準，但不影響 SPI)；接飛控使用時建議
OUT,none、AHRS,0、U2OUT,none，需要看資料時再暫時打開
3. 飛控韌體 使用 SparkNavi 提供的 ArduPilot 驅動 (ArduPilot Copter 4.7.1，板型
SparkNavi-Blue2-IMU600)。SPI 時脈 2 MHz、Mode 3、獨立片選；
IMU600 是飛控的第三顆 IMU
4. 飛控參數 EK3_IMU_MASK = 7：三顆 IMU 都給 EKF3 使用 (位元 0 / 1 / 2 = IMU 1 / 2 /
3，每顆各跑一個 EKF 核心)。ArduPilot 預設是 3，只用前兩顆，IMU600
(IMU 3) 不會進 EKF。SparkNavi 板型的預設參數已設為 7
5. 設為優先 EK3_PRIMARY = 2：EKF 核心與 IMU 的編號從 0 開始，Blue2 內建的兩顆是
IMU (選用) 0、1，IMU600 是 2，設 2 就讓 IMU600 成為第一優先 (預設 0 = 內建第一
顆)。EKF3 以它為主核心，姿態、速度、位置與控制迴圈使用的陀螺都跟著
主核心。需要 EK3_IMU_MASK 含 IMU600 (= 7) 且 INS_USE3 = 1。未解鎖時
會固定用你指定的核心；飛行中若主核心的狀態明顯比其他核心差，EKF3 仍
會自動切換到較好的核心，這是安全機制，請不要用 EK3_OPTIONS 關閉。若
飛行中發生切換，地面站訊息會出現 EKF3 lane switch n。
6. 校正 在 Mission Planner 做加速度計六面校正 (三顆 IMU 一起校)。IMU600 內建
的六面校正 (§5.3) 與 ArduPilot 的校正只做其中一邊，之後若改用 GUI 校
正，ArduPilot 的要重做
7. 確認 Messages 出現 IMU600 found, 1000 Hz；參數出現 INS_ACC3_ID /
INS_GYR3_ID；靜置水平時 Accel3 Z 約 −1000 mG、X / Y 約 0，轉動方向與
IMU 1 / 2 一致；EKF3 對準後 HUD 顯示 Ready to Arm
注意事項
• ArduPilot 驅動由 SparkNavi 提供，尚未併入 ArduPilot 主線。
• 偶發的 SPI 讀取錯誤 (CRC 錯) 由驅動自動處理 (模組重送該包)，不會在地面站顯示；只有
短時間內大量錯誤才會顯示 IMU600: SPI link errors。Page 35¶
Expand page text (copyable)
• IMU600 若由飛控的 5 V 供電，飛控重新開機時 5 V 可能短暫中斷；模組開機會先等電源
穩定，且 SPI 錯誤持續時自動重新初始化 IMU (fw 0.10.1 起，$SPNVHEAL 訊息)。
• 檢查 SPI 狀態：CFG,1 的 $SPNVSPI 中 txn (CS 次數) 與 delivered (被讀走的資料包) 應持續
增加，飛控開始讀取之後 drop 不應再增加。
9. MCLR 外部重置參考電路
把 J1 pin 17 (MCLR) 拉低再放開，模組就硬體重置。板上已有 10 kΩ (R4) 上拉到 3.3 V，所以客
戶端只需要「拉低」的元件，不要主動驅動高電位。
建議做法 (擇一)：
方式 接法 適用
A. 按鈕 MCLR → R1 (470 Ω) → 常開 手動重置、測試治具
按鈕 → GND
B. N-MOSFET 開汲極 (建議) MCLR → R1 (100–470 Ω) → 主機 MCU / 飛控程式控制重
Q1 汲極 (2N7002 或同級)， 置；主機是 3.3 V 或 5 V 都可
源極接 GND；主機 GPIO → 用
R2 (100 Ω) → 閘極，閘極加
R3 (100 kΩ) 下拉
C. 主機開汲極 GPIO MCLR → R1 (470 Ω) → 主機 主機為 3.3 V 且 GPIO 支援
設為 open-drain 的 GPIO open-drainPage 36¶
Expand page text (copyable)
圖 7、MCLR 接法參考圖
MCLR 外部重置參考電路 · 按鈕或 MOSFET
板上 R4 負責上拉；客戶端只經 R1 把 pin 17 拉到地。B 案中主機 GPIO 輸出高電位 = 重置，低
電位 = 正常執行。
設計要點
• 串聯電阻 R1 (100–470 Ω)：限流並隔離外部連線的 ESD / 雜訊，必要。
• 不要用 5 V 驅動 MCLR，也不要用 push-pull 輸出驅動高電位；放開時交由板上 10 kΩ
上拉。
• R3 閘極下拉：主機上電中 / GPIO 浮接時保持 Q1 關閉，避免模組被一直重置。
• 脈衝寬度：拉低 ≥ 10 µs 即可 (建議 1–10 ms)；放開後模組重新開機。不要長時間保持低
電位，否則模組一直停在重置。
• 電容 (選用)：連線長或雜訊大時，可在客戶端 R1 外側對地加 1–10 nF 濾波；不要直接在
MCLR 上加大電容。
• 連線超過約 30 cm 或會接觸外界時，可在客戶端加 3.3 V TVS。
• 不使用外部重置時 pin 17 空接即可。
重置後的行為Page 37¶
Expand page text (copyable)

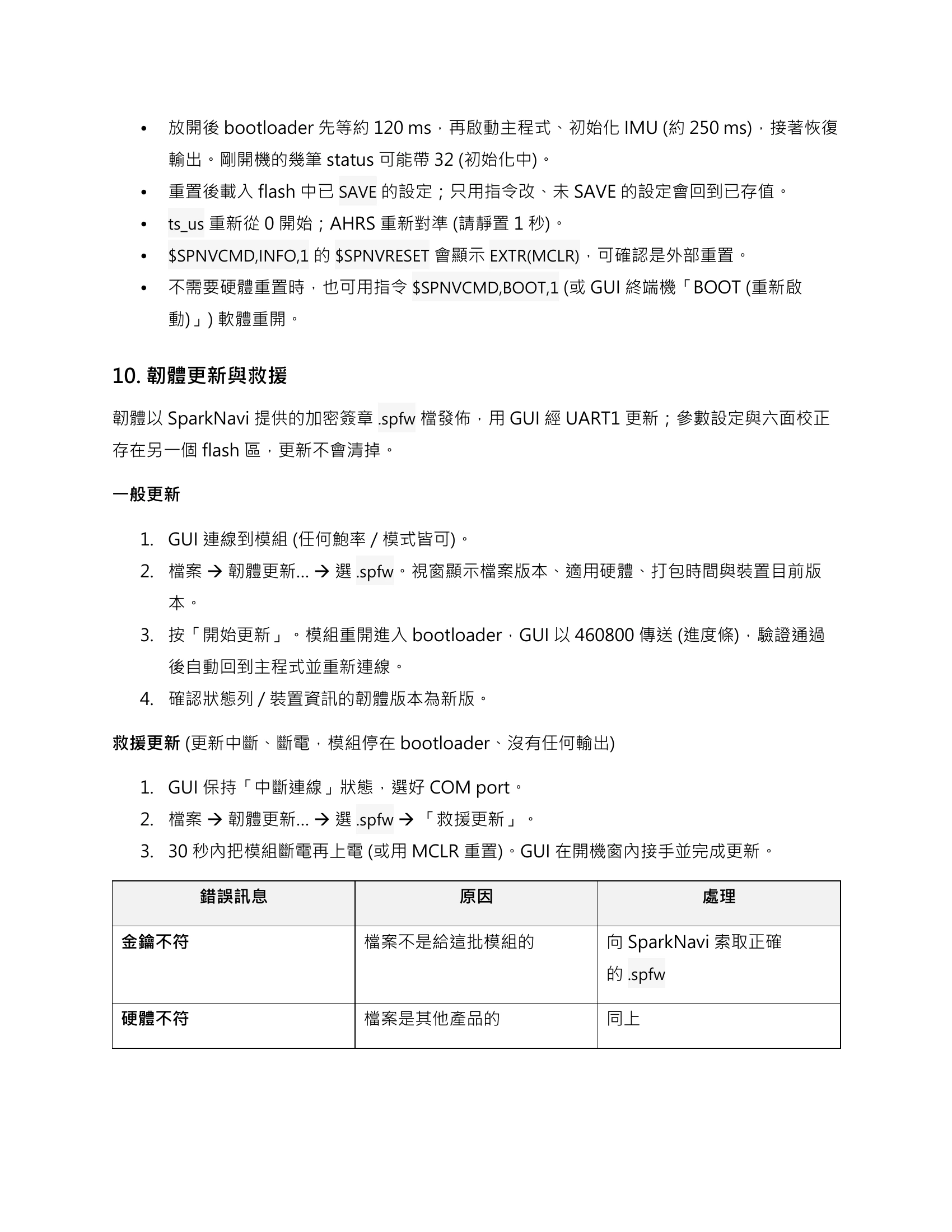

• 放開後 bootloader 先等約 120 ms，再啟動主程式、初始化 IMU (約 250 ms)，接著恢復
輸出。剛開機的幾筆 status 可能帶 32 (初始化中)。
• 重置後載入 flash 中已 SAVE 的設定；只用指令改、未 SAVE 的設定會回到已存值。
• ts_us 重新從 0 開始；AHRS 重新對準 (請靜置 1 秒)。
• $SPNVCMD,INFO,1 的 $SPNVRESET 會顯示 EXTR(MCLR)，可確認是外部重置。
• 不需要硬體重置時，也可用指令 $SPNVCMD,BOOT,1 (或 GUI 終端機「BOOT (重新啟
動)」) 軟體重開。
10. 韌體更新與救援
韌體以 SparkNavi 提供的加密簽章 .spfw 檔發佈，用 GUI 經 UART1 更新；參數設定與六面校正
存在另一個 flash 區，更新不會清掉。
一般更新
1. GUI 連線到模組 (任何鮑率 / 模式皆可)。
2. 檔案 → 韌體更新… → 選 .spfw。視窗顯示檔案版本、適用硬體、打包時間與裝置目前版
本。
3. 按「開始更新」。模組重開進入 bootloader，GUI 以 460800 傳送 (進度條)，驗證通過
後自動回到主程式並重新連線。
4. 確認狀態列 / 裝置資訊的韌體版本為新版。
救援更新 (更新中斷、斷電，模組停在 bootloader、沒有任何輸出)
1. GUI 保持「中斷連線」狀態，選好 COM port。
2. 檔案 → 韌體更新… → 選 .spfw → 「救援更新」。
3. 30 秒內把模組斷電再上電 (或用 MCLR 重置)。GUI 在開機窗內接手並完成更新。
錯誤訊息 原因 處理
金鑰不符 檔案不是給這批模組的 向 SparkNavi 索取正確
的 .spfw
硬體不符 檔案是其他產品的 同上Page 38¶
Expand page text (copyable)
錯誤訊息 原因 處理
驗證失敗 檔案損壞或被修改 重新下載檔案，用救援更新再
做一次 (模組會停在
bootloader 等待)
只能用 PICkit 燒錄 模組是開發版韌體 聯絡 SparkNavi
更新過程中請不要拔線、斷電；若發生了也不會變磚，用救援更新即可。
11. 疑難排解
現象 可能原因 處理
連不上、沒有任何資料 TX / RX 接反、沒共地、鮑率 檢查接線 (§2)；GUI 「自動偵
不對 測鮑率」
收到亂碼 模組存成 binary 或其他鮑率 GUI 可直接解 binary；終端
機軟體請先 MODE,ascii
改了設定重開後又回去 只套用沒存 按「寫入裝置 (SAVE)」或送
SAVE,1
完全不知道存了什麼設定 — 參數頁「開機救援」→ 20 秒
內斷電再上電，回到出廠值
$SPNVSYS uart_drop 一直增 UART1 頻寬不足 降 RATE、改 OUT,fused、改
加 binary 或提高 BAUD
UART2 丟棄 (U2 n) 增加 UART2 頻寬不足 減少 U2OUT 內容、提高
U2BAUD 或降 RATE
status = 16 或合併 量程飽和 撞擊 / 甩動屬正常；運轉中持
SATURATED 續出現請加減震
status = 32 / 44 感測器初始化中 開機後幾筆屬正常；運轉中出
現請檢查供電是否掉壓Page 39¶
Expand page text (copyable)

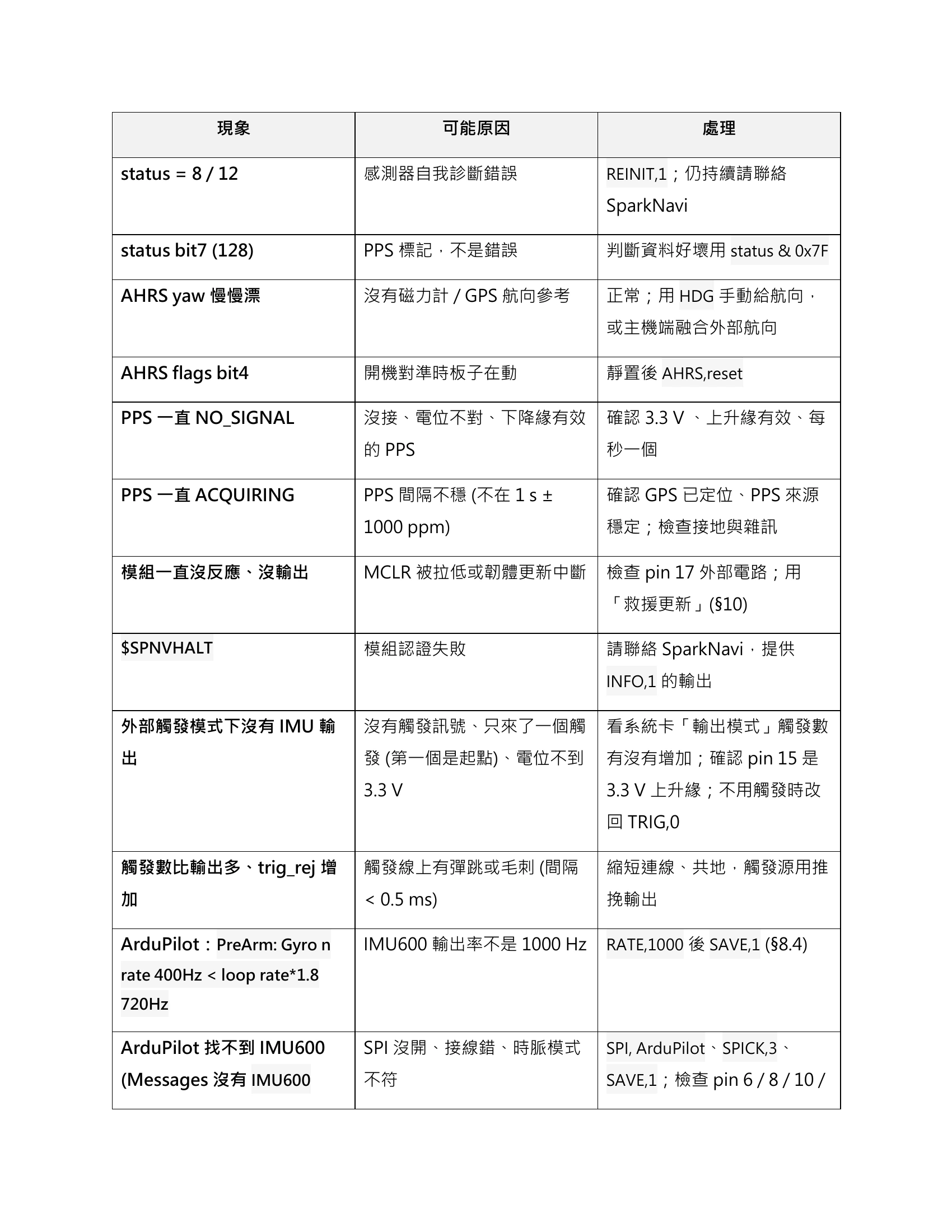

現象 可能原因 處理
status = 8 / 12 感測器自我診斷錯誤 REINIT,1；仍持續請聯絡
SparkNavi
status bit7 (128) PPS 標記，不是錯誤 判斷資料好壞用 status & 0x7F
AHRS yaw 慢慢漂 沒有磁力計 / GPS 航向參考 正常；用 HDG 手動給航向，
或主機端融合外部航向
AHRS flags bit4 開機對準時板子在動 靜置後 AHRS,reset
PPS 一直 NO_SIGNAL 沒接、電位不對、下降緣有效 確認 3.3 V 、上升緣有效、每
的 PPS 秒一個
PPS 一直 ACQUIRING PPS 間隔不穩 (不在 1 s ± 確認 GPS 已定位、PPS 來源
1000 ppm) 穩定；檢查接地與雜訊
模組一直沒反應、沒輸出 MCLR 被拉低或韌體更新中斷 檢查 pin 17 外部電路；用
「救援更新」(§10)
$SPNVHALT 模組認證失敗 請聯絡 SparkNavi，提供
INFO,1 的輸出
外部觸發模式下沒有 IMU 輸 沒有觸發訊號、只來了一個觸 看系統卡「輸出模式」觸發數
出 發 (第一個是起點)、電位不到 有沒有增加；確認 pin 15 是
3.3 V 3.3 V 上升緣；不用觸發時改
回 TRIG,0
觸發數比輸出多、trig_rej 增 觸發線上有彈跳或毛刺 (間隔 縮短連線、共地，觸發源用推
加 < 0.5 ms) 挽輸出
ArduPilot：PreArm: Gyro n IMU600 輸出率不是 1000 Hz RATE,1000 後 SAVE,1 (§8.4)
rate 400Hz < loop rate*1.8
720Hz
ArduPilot 找不到 IMU600 SPI 沒開、接線錯、時脈模式 SPI, ArduPilot、SPICK,3、
(Messages 沒有 IMU600 不符 SAVE,1；檢查 pin 6 / 8 / 10 /Page 40¶
Expand page text (copyable)
現象 可能原因 處理
found 或出現 IMU600 12 與共地；看 $SPNVSPI 的
probe: …) txn 有沒有增加
ArduPilot：IMU600: SPI is in SPI 設成 stream 改 SPI, ArduPilot
stream mode
GUI 在 400 / 1000 Hz 時 UART1 頻寬不足 (OUT both 不影響 SPI。接飛控時
uart_drop 增加、輸出率顯示 / AHRS 全開) OUT,none、AHRS,0；要看資
不準 料請用 binary、1500000 以
上鮑率 (§7.4)
pps_cnt 每秒增加，但 PPS 來源頻率不準：相鄰邊緣 用示波器量實際頻率並調到
pps_state 一直是 2 間隔超出 1 s ± 1000 ppm (例 1.000 Hz，或改用 GPS PPS
(ACQUIRING)、沒有 如輸入的 PPS 實際：993.83 (§8.2)；STAT,1 後看
$SPNVPPS 或 bit7 mHz，IMU 不接受這種精度) $SPNVPPS
向 SparkNavi 回報問題時，請附上 $SPNVCMD,INFO,1 與 $SPNVCMD,CFG,1 的回覆，以及用 GUI
「開始錄製原始資料」錄的 .bin 檔。Source document：User Manual v1.1 Source Pages · PDF pages 1–40
